LabGenius——新一代振动控制仪


LabGenius振动控制仪是中谱科技新一代的振动试验控制仪,不仅仅可以实现振动试验的控制功能,还可以实现对振动试验中的各个物理量的数据采集、存储、实时分析以及离线分析等功能。

在振动控制领域,提供了便携式IM12XX系列硬件设备,台式IM20XX系列硬件设备,板卡式PCIe接口的IM60XX系列硬件设备,多通道式PXI/PXIe总线的IM16XX/IM18XX系列硬件设备支持不同的振动控制应用。

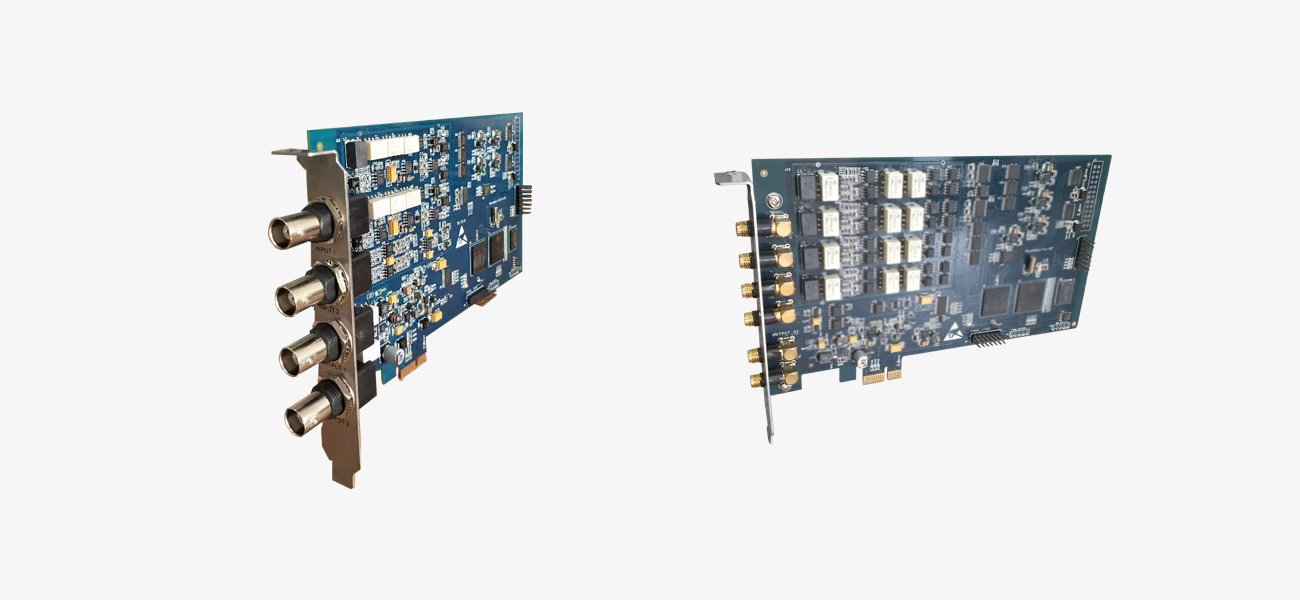

板卡式IM60系列


针对需要系统小型化的应用,PCIe接口的IM60XX系列硬件设备(例如IM6002C、IM6004C等),具有简单的结构,能够直接插入电脑机箱的PCIe X16插槽中使用,在保持高性能的同时降低了系统的成本。IM60XX系列硬件设备直接插入电脑,可以完成所有的实时控制运算,不再需要外接控制箱。

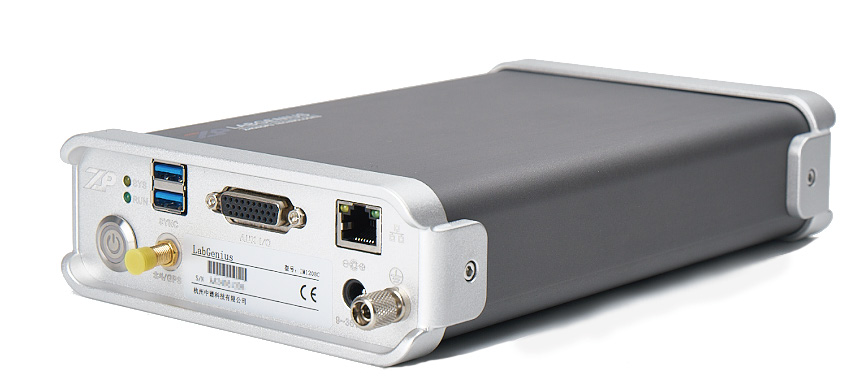

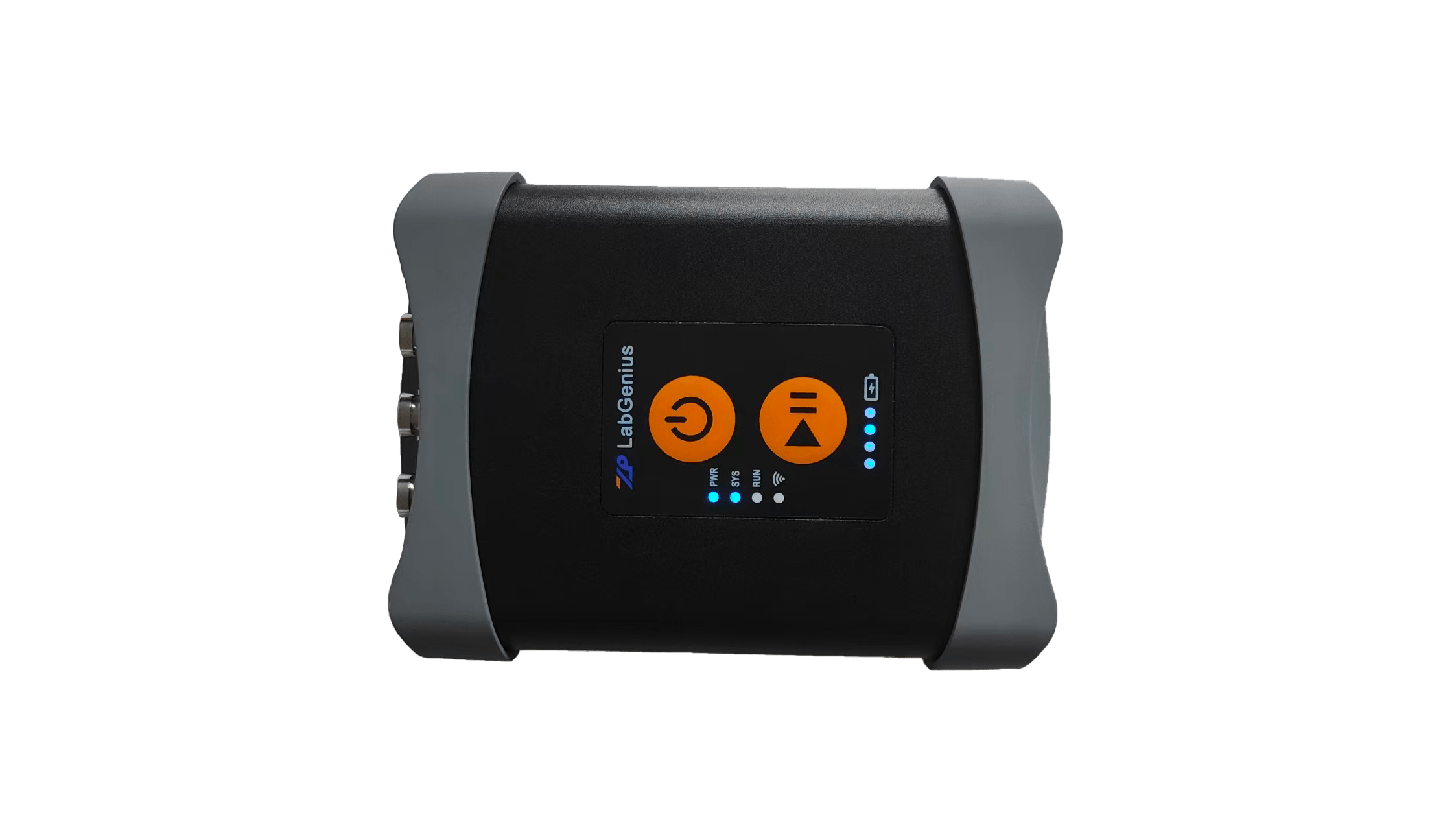

便携式IM12系列


针对于便携式应用场景和应用领域,IM12XX系列硬件设备(例如IM1204C、IM1204S、IM1208H、IM1208C、IM1208S等),外形较小,便于外出携带。支持车辆点烟口取电,可以随车测量车辆振动、噪声。

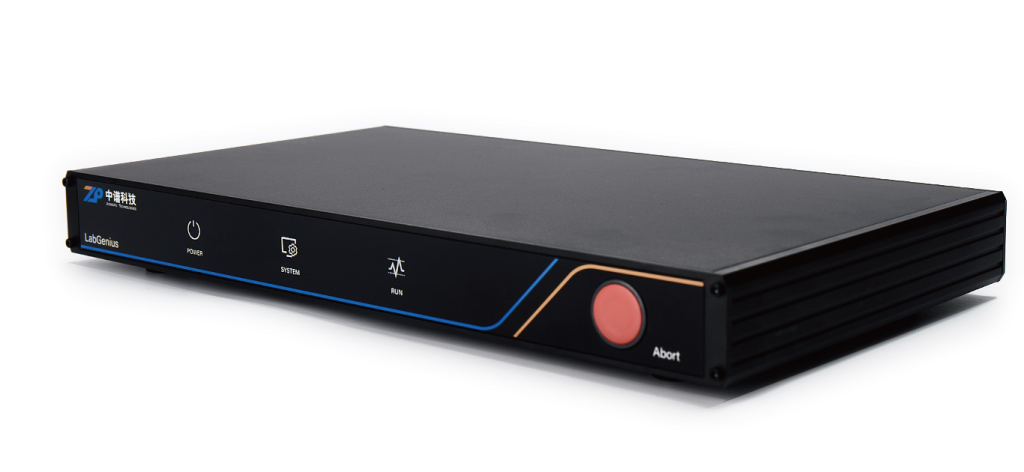

台式IM20系列


针对试验室应用场景和应用领域,IM20XX系列硬件设备(例如IM2002C、IM2004C、IM2008C、IM2016C等),设备接口丰富,通道数较多,适用于不需要经常移动,需要较多采集控制通道的地方。

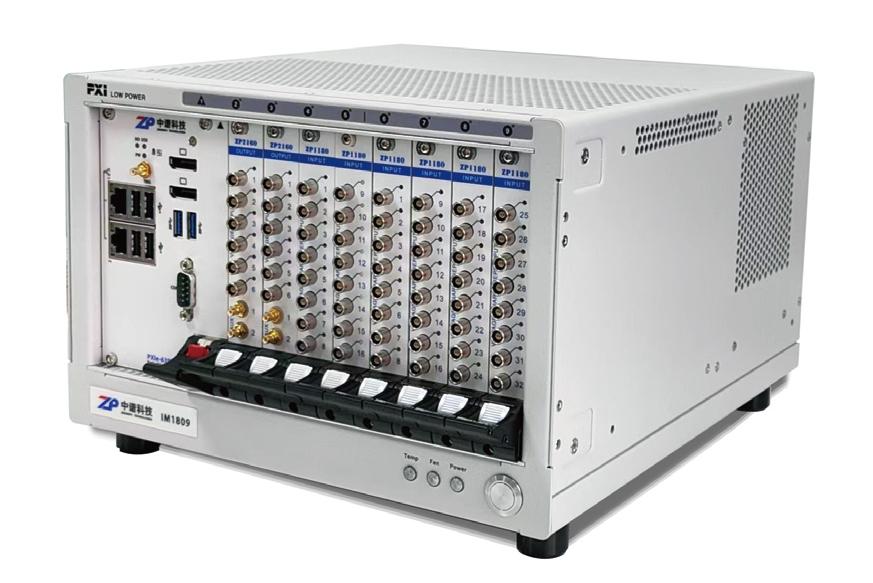

多通道式IM16系列


针对大型MIMO试验,需要较多的控制/采集通道,提供了IM16XX系列的硬件设备(例如24通道IM1608、48通道IM1614、64通道IM1618等)、IMI8系列的硬件设备(例如32通道IM1806、128通道IM1818)。IM16XX系列、IM18系列控制器可以实现多轴多自由度的振动控制,常用于双台、多台并激的电动台振动控制以及多轴多自由度的液压台振动控制中。

型号 便携式 台式 多通道 板卡式
IM1204C IM1204S IM1208C IM1208S IM2002C IM2004C IM2008C IM2016C IM16系列 IM18系列 IM6002C IM6004C
输入通道 4 8 2 4 8 16 4~68个同步输入/输出 8~128个同步输入/输出 2 4
输出通道 2 1 2 4 4~68个同步输入/输出 8~128个同步输入/输出 2
应变 不支持 支持 不支持 支持 不支持 可定制 不支持
Tacho输入 不支持 支持 不支持 不支持 不支持
GPS同步 不支持 支持 不支持 不支持 不支持
采样率 262.144KHz 192.000KHz 204.800KHz 262.144KHz 262.144KHz
输入阻抗 单端阻抗1M,差分阻抗2M 单端阻抗100K/差分阻抗200K 单端阻抗1M,差分阻抗2M 单端阻抗1M,差分阻抗2M
通讯 百兆网络 百兆网络 千兆网络 千兆网络
CAN 支持 支持 支持 不支持
RS485 支持 支持 支持 不支持
输入类型 支持电压、电荷、IEPE输入
电压范围 ±10V
ADC 24位
DAC 24位
输出阻抗 <50Ω
动态范围 ≥120dB
通道量程 ±10V,±1V,±100mV
模拟通道 可选差分/单端,模拟抗混叠滤波器和160dB/oct线性相位数字滤波器,提供0.5Hz高通滤波器
