数据采集与分析系统

数采作为一种采集数据的工具,能够采集一定幅频范围内的电压。为了对其它物理量进行采集,它需要传感器的帮助。传感器能将物理量转换成电压,有了这些转换后的数据,我们就能对它们进行各种分析


主要应用

中谱数据采集系统,根据不同应用场景选择LabGenius平台中的不同的软硬件进行配置,具备多种应用功能。

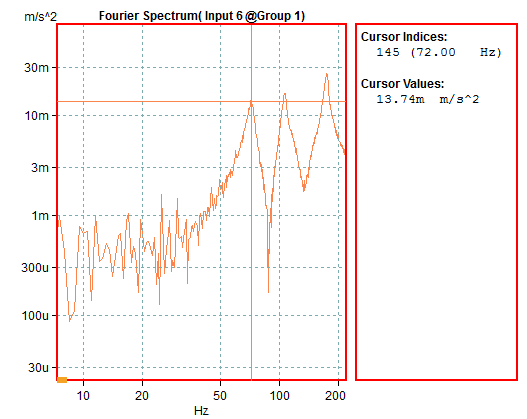

频谱分析

频谱分析最重要的内容是傅里叶变换,它能把信号从一个数域变换至另一个数域,这个变换是线性的、也是可逆的,它改变是描述信号的方式,而不是信号本身。比如,一个时域信号可由傅里叶变换成为一个频域信号,就像一个时域周期信号,它的频域信号就只是频域上的若干根谱线,简洁明晰地表明了信号成分。

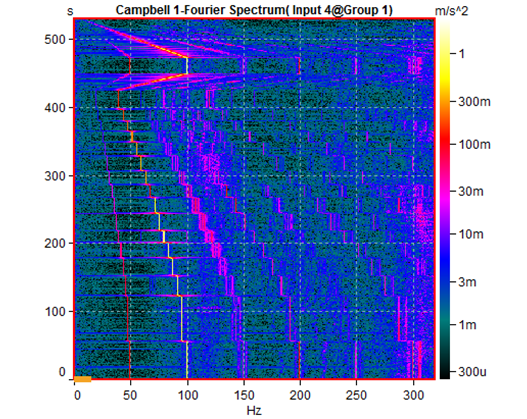

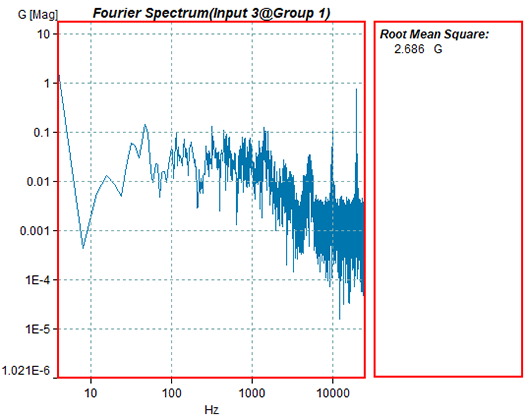

旋转机械分析

在旋转机械振动中,信号一般是由若干个有效的谐波信号叠加而成的,谐波信号的频率直接与参考轴的转速有关,但不一定呈整数倍,有可能是分数倍的谐波分量。这里的倍数称为“阶比“,阶比是以参考轴的旋转频率为基频,在频率上与之呈比例关系的振动分量都可称为阶比分量,它可以是正整数,也可以是正分数。旋转机械分析就是要从振动信号中理出这些阶比分量。

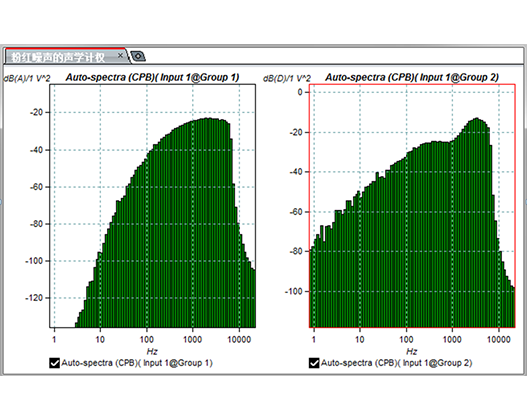

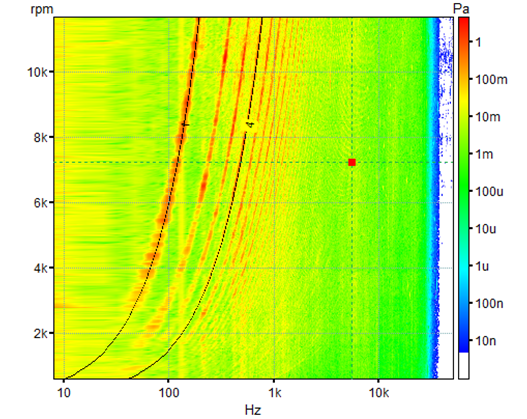

声学分析

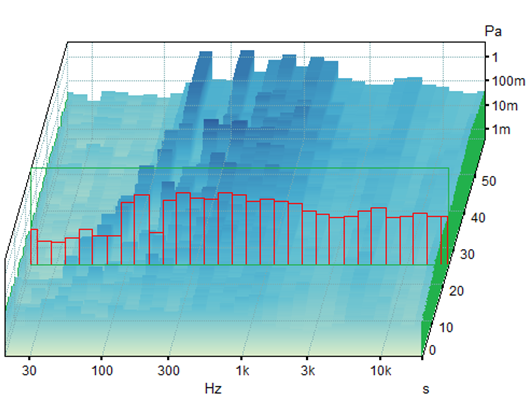

声学分析最重要的工作是倍频程分析,它是用滤波方式获取时域信号的频域信息。滤波器采用的是带通滤波器,它们的通带截止频率满足特定倍数,并以过渡带互相交叠的方式覆盖整个分析所需的频率行程(频率范围)。将这些均方值按带通滤波器的中心频率顺序进行排列,就获得了均方值随频率的变化趋势。

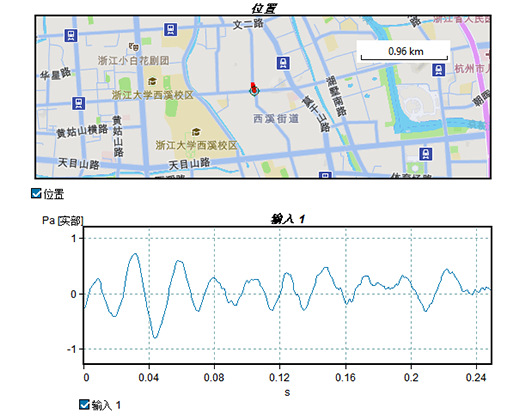

多媒体与多任务分析

整个测试过程可以加入地理信息与音频影像信息,各种物理量可以用不同的采样频率进行同步采集。

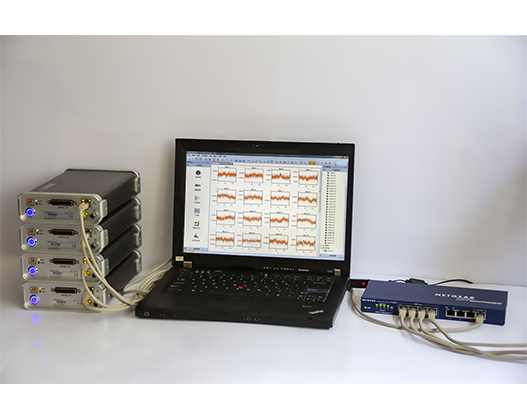

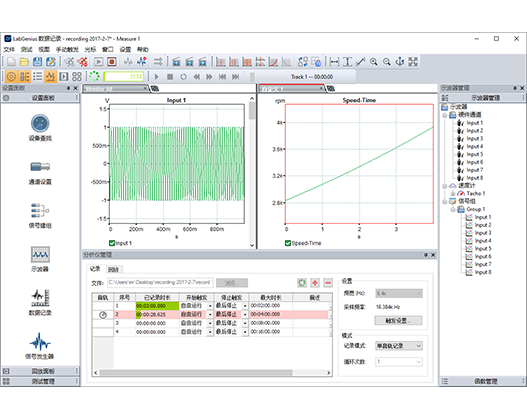

数据记录

除了每一款LabGenius实时分析软件都默认配置了同步数据记录功能(记录仪函数功能),LabGenius软硬件平台还有独立的数据记录软件和流盘数据记录软件;数据记录软件具有独立的音轨记录功能,应用于长时间历程信号的数据记录。

应变测量分析

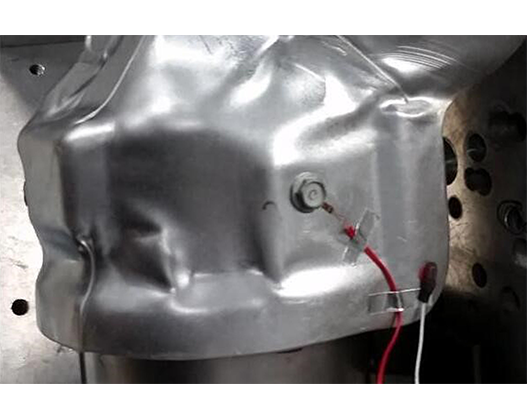

LabGenius频谱分析软件中的应变测量分析功能是为测量分析动态应变而开发的一个软件功能。LabGenius频谱分析软件中,通过设置设备输入通道的应力与应变相关参数,可以测量分析被测物应变与应力数据。例如,测量某汽车发动机罩盖关键点在不同频率下的应变应力情况,软件界面如下图所示。

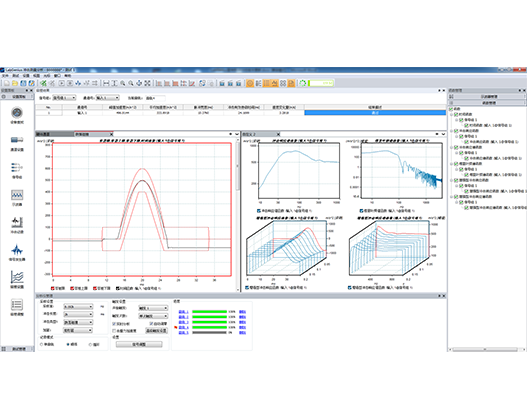

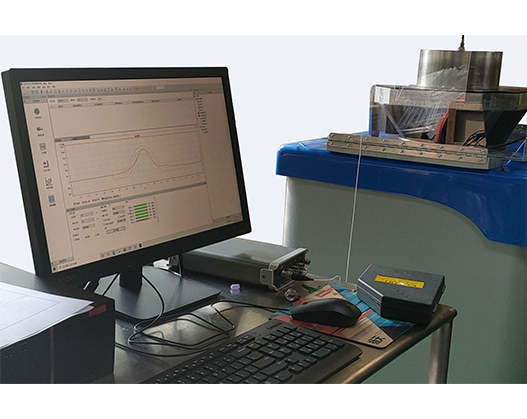

冲击测量分析

主要通过采集跌落碰撞、冲击响应谱试验数据,对数据进行分析、保存,提供数据处理模型。
