SIMO模态测试

         力锤作为激励源,主要考虑是它不影响被测结构的动态特性,其移动方便,能够快速地完成一个模态试验。力锤激励属于宽频激励,它会配置不同材质的锤头,以便有效激励起所需的基带频宽。

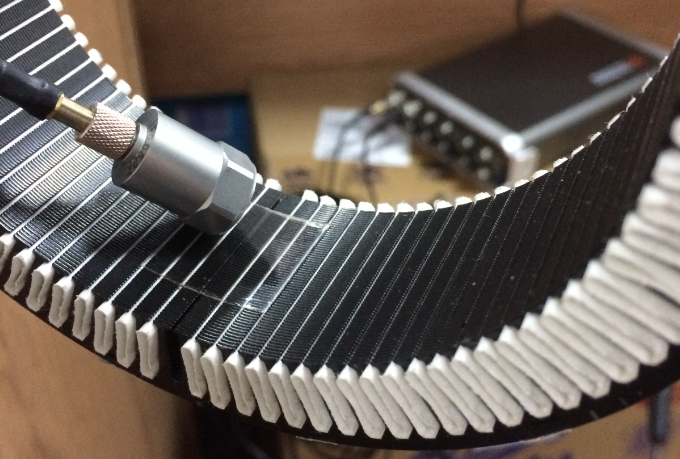

一个典型的力锤法模态测试系统包括:力锤、加速度传感器、模态采集仪和装有LabGenius模态测量软件的笔记本电脑,系统工作原理如下图所示,力锤敲击结构件测试点的激励信号与加速度传感器采得的响应信号输入到LabGenius模态采集仪中,再经过软件的处理分析,从而测得被测物频响函数,分析出被测物的模态参数。

         中谱SIMO模态测试软件支持力锤激励和单台激振器激励,支持响应传感器或激励传感器轮换,具有可视化触发与加窗设置功能,提供激励的可视化触发设置,提供激励与响应的可视化窗函数设置。

特色:

  • 测试任务表,可自动编辑测点的坐标系、坐标方向以及编号。
  • 测试面板,提供手动或者按序自动切换测试组的测量操作。

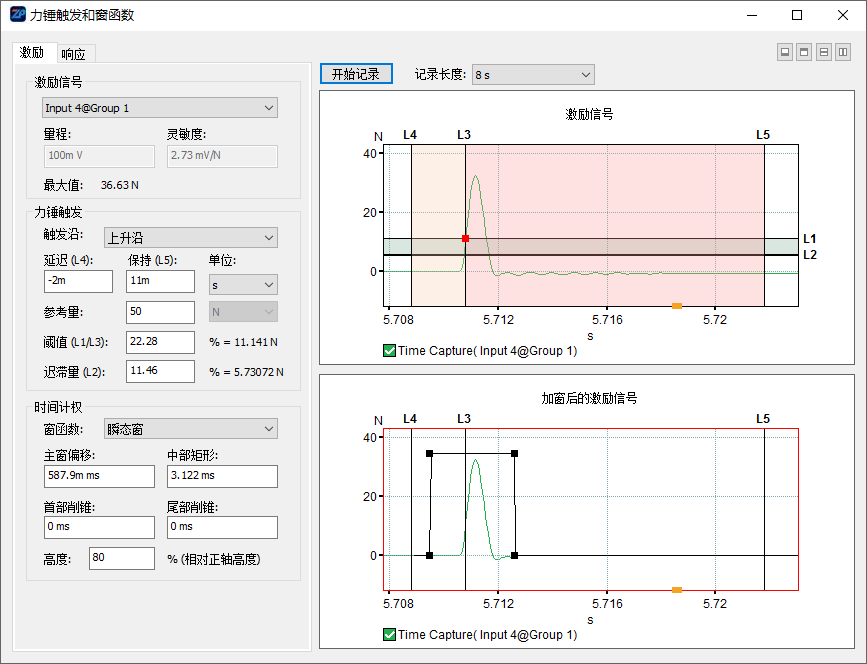

  • 可视化触发与加窗设置,拖动直线即可设置力锤触发,包括阈值线、迟滞线、延迟线以及保持线。
  • 定制化测试结果显示。
  • 测试任务表数据导出功能,以供模态分析软件对测量数据进行分析处理。
