设备清单
- LabGenius IM1208H
- LabGenius IM1204C
- 模态激振器2台（附带功率放大器）
- 力传感器2个（阻抗头）
- 顶杆2个
- 单轴向加速度传感器
- PoE路由器1个
- 其他附件
试验工装

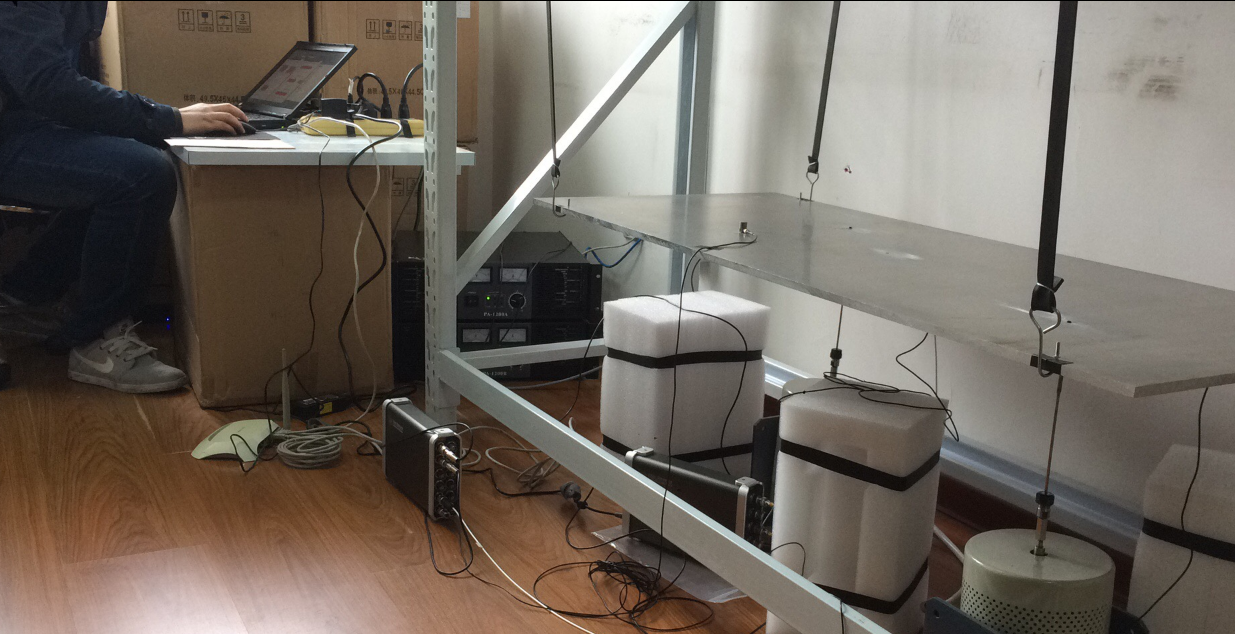

- 将平板用皮绳吊装在架子上，保证其水平放置
- 激振器放置在地面上，力传感器用螺钉紧固于平板底部，由顶杆与激振器连接

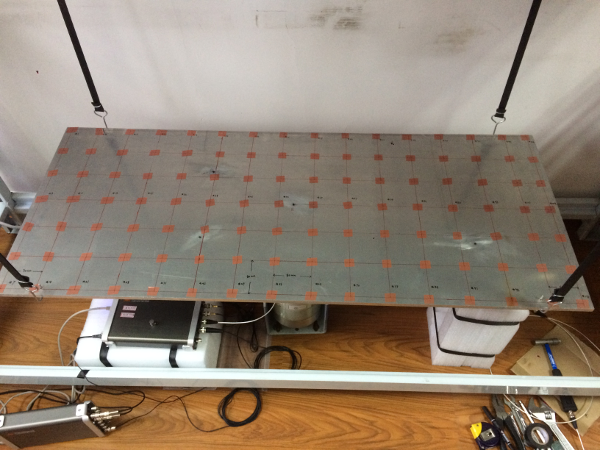

- 在平板上标出被测响应点
- 传感器与采集设备和PC的连接示意图
频响测量
使用LabGenius MIMO Modal Test软件，采用固定激振器，加速度传感器轮换的方法，依次测量各响应点在激励下的频响，得到双台激励情况下各测点的频响函数。
其中，激振器采用猝发随机信号，周期4秒，占空比50%。记录触发选择激振器触发以准确获取有效的激励和响应信号。
模态分析

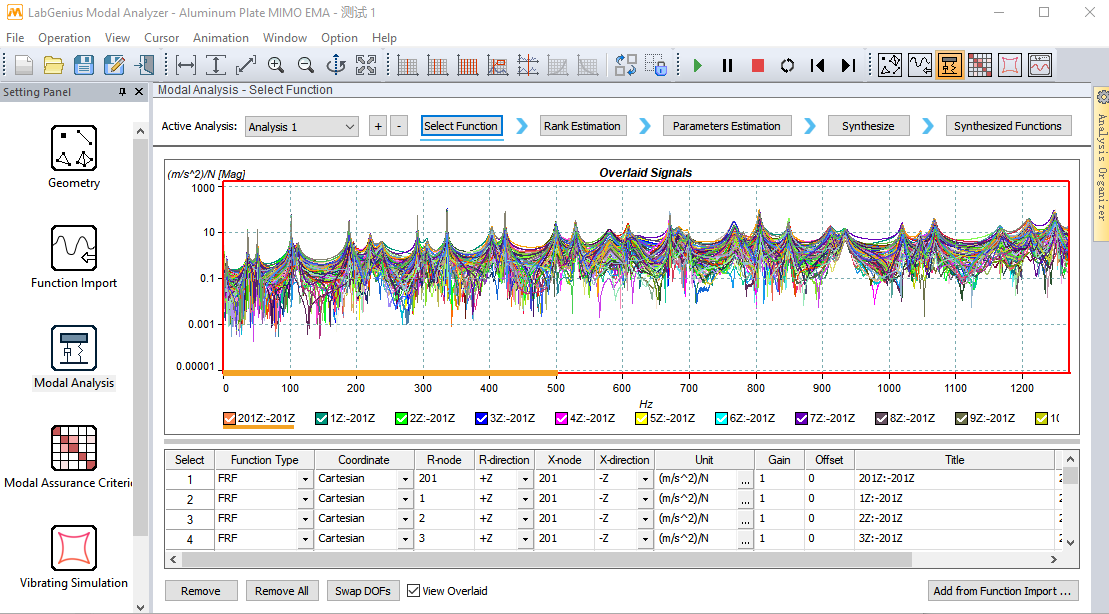

- 导入数据

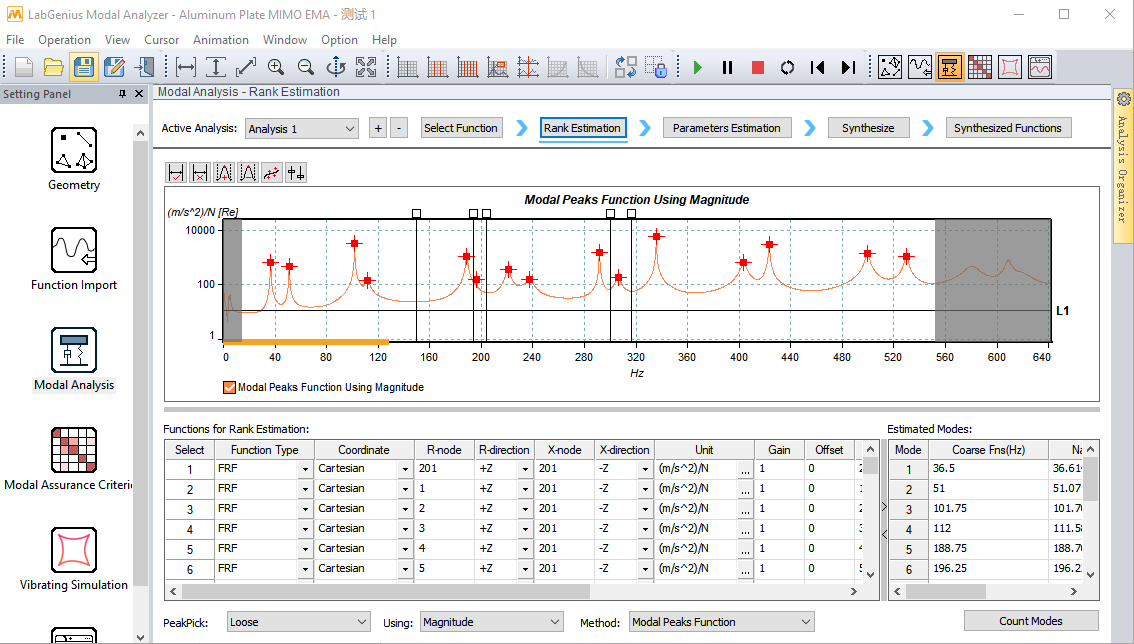

- 阶次估计

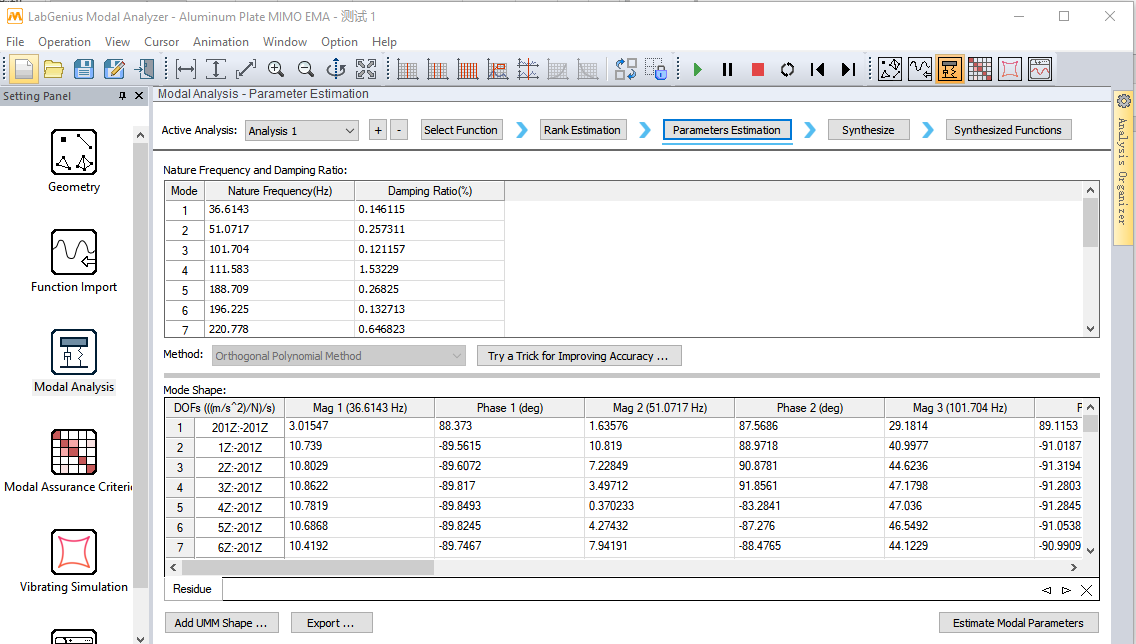

- 参数估计(获取固有频率和振型)
- 综合验证
振型仿真
- 根据实际测试的平板和响应测点的位置建立三维模型
- 振型仿真
