检定校准系统

中谱检定校准系统,由中谱LabGenius平台中IM12系列、IM20系列硬件集合各类LabGenius校准软件组成,常见应用有传感器中频校准、传感器中频校准、多控制中频校准、基桩动测仪检定、电动振动控制试验检定、电动振动试验系统检定、疲劳测试、冲击台计量、测振仪检定等。


软件配置

中谱LabGenius检定校准系统具有多种检定校准功能,如电动振动台校准、冲击台校准、传感器校准、基桩动测仪检定等


多传感器中频校准

传感器中频校准系统用于中频振动传感器的检定校准。该系统应用于压电、压阻、磁电、电容、电涡流、IEPE等类型加速度、速度、位移振动传感器的中频校准;适用于手持式工作测振仪等的大推力校准;符合ISO 16063-21(GB/T 20485.21)比较法振动校准的要求。

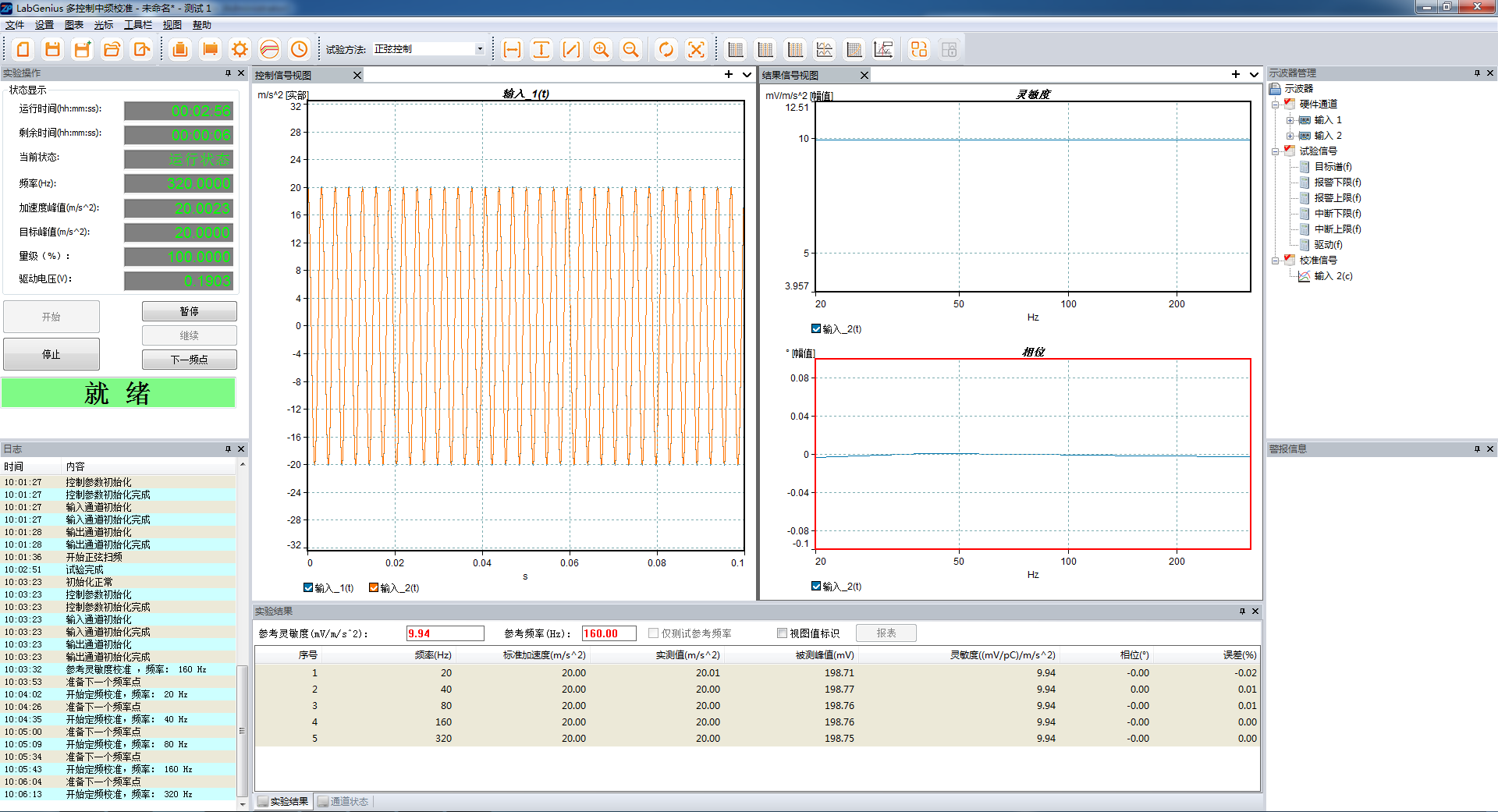

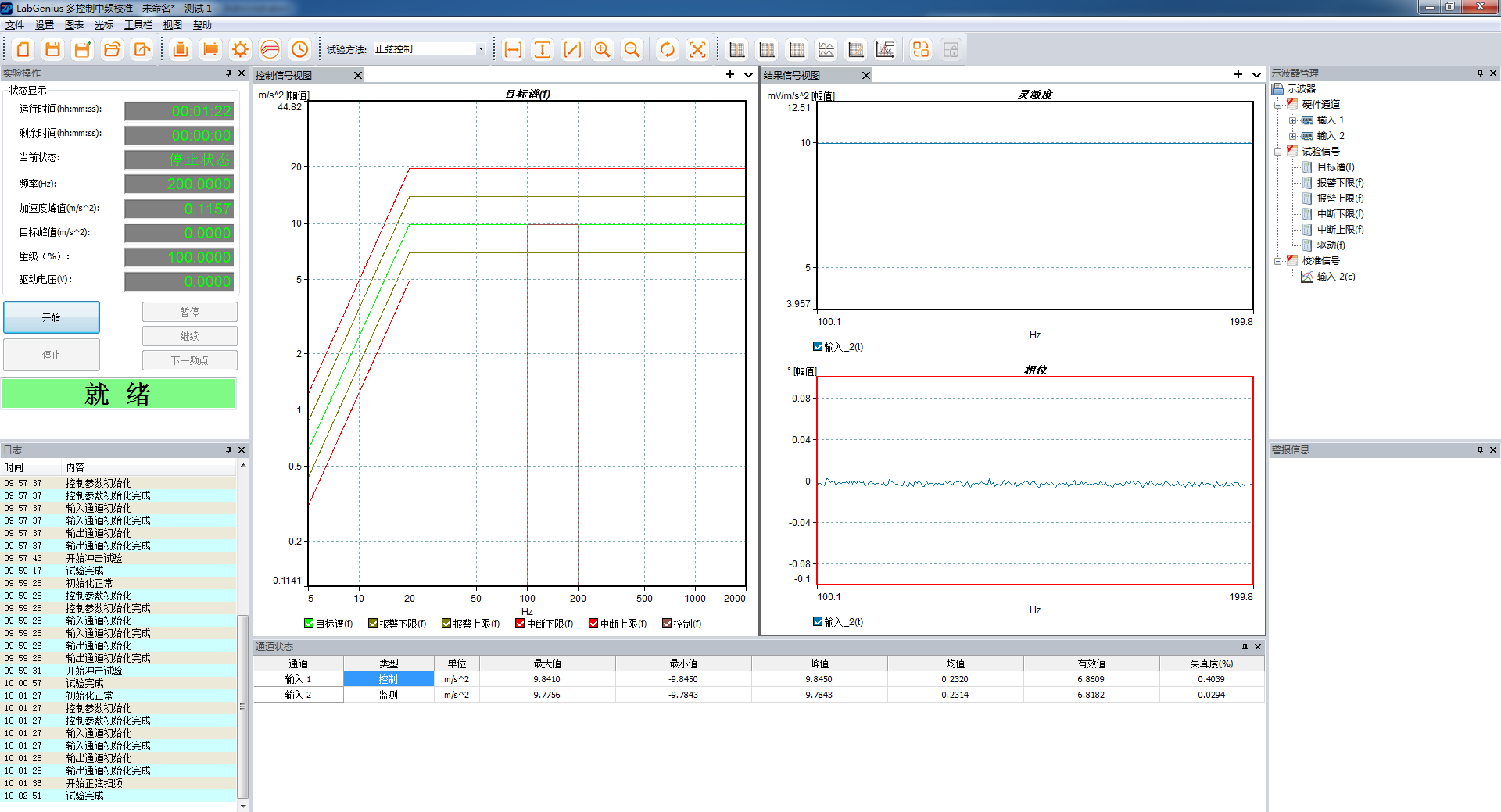

LabGenius多控制中频校准控制系统采用跟踪滤波算法对系统进行闭环与开环控制,可以根据实验需求来检定加速度,速度,位移等传感器,支持单频率点、频响以及线性的检定,具有多种试验控制方法:正弦控制、随机控制、冲击控制,试验方法可自由切换,并自动产生试验报表。

测试指标

  • 检定范围20 – 20k Hz
  • 最大输入电压10 V
  • 输入阻抗范围大于110 kΩ
  • 输出阻抗小于50Ω
  • 支持同时多通道传感器检定
  • 支持加速度,速度,位移传感器检定
  • 自动报表
  • 结果实时显示
  • 试验方法自由切换:正弦、随机、冲击

电动振动控制试验检定

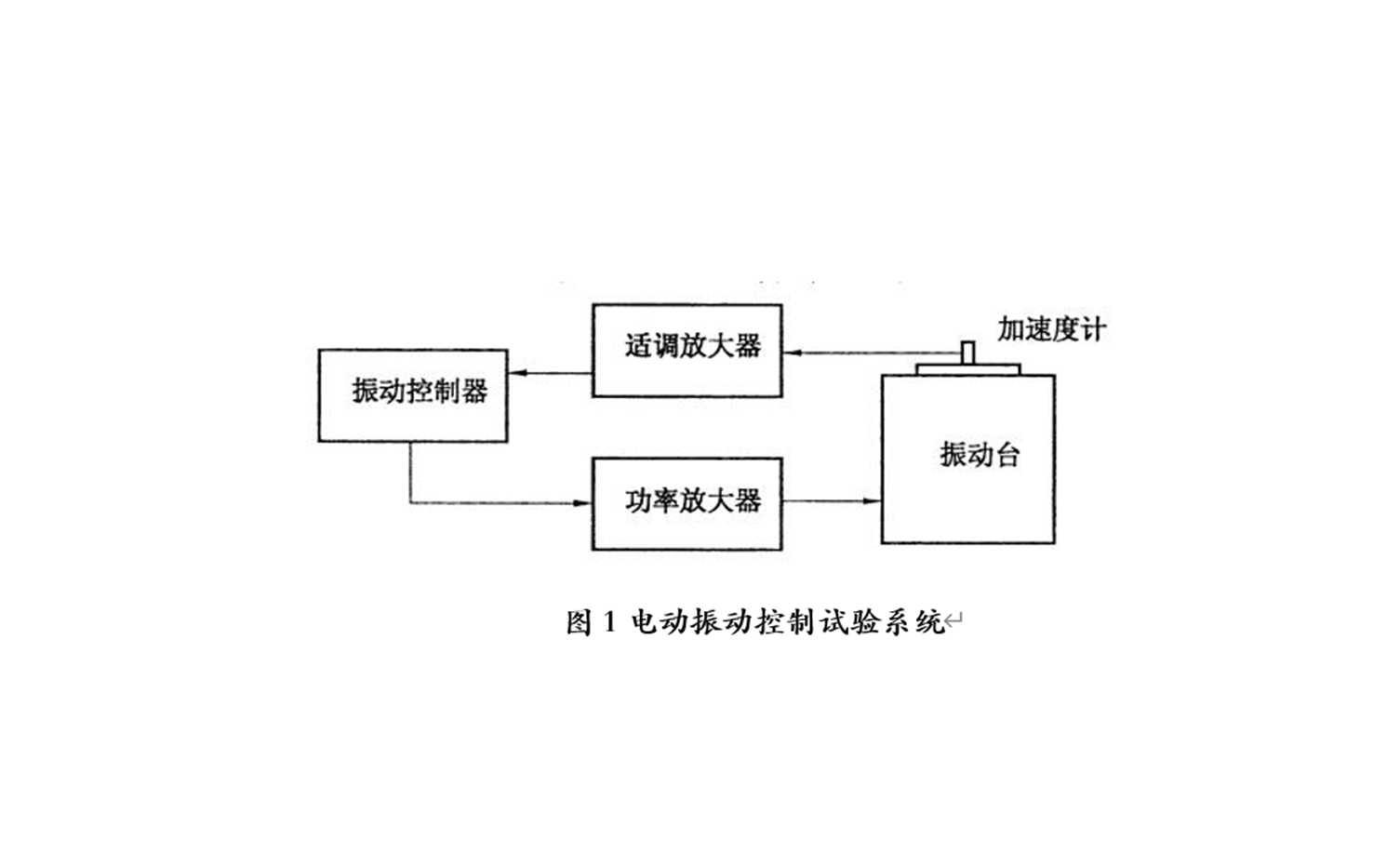

电动振动试验系统是用来按照试验标准要求产生不同振动和冲击等激励(如正弦振动、随机振动、正弦加宽带随机振动、窄带随机加宽带随机、经典冲击、冲击响应谱等)的动态力学环境试验设备。它通常由数字式振动控制器、电动振动台、功率放大器、控制加速度计及其他附属设备等组成。LabGenius电动振动控制试验检定系统是按照《JJG 948-2018 电动振动试验系统检定规程》标准要求对电动振动控制试验系统进行检定的一个系统。

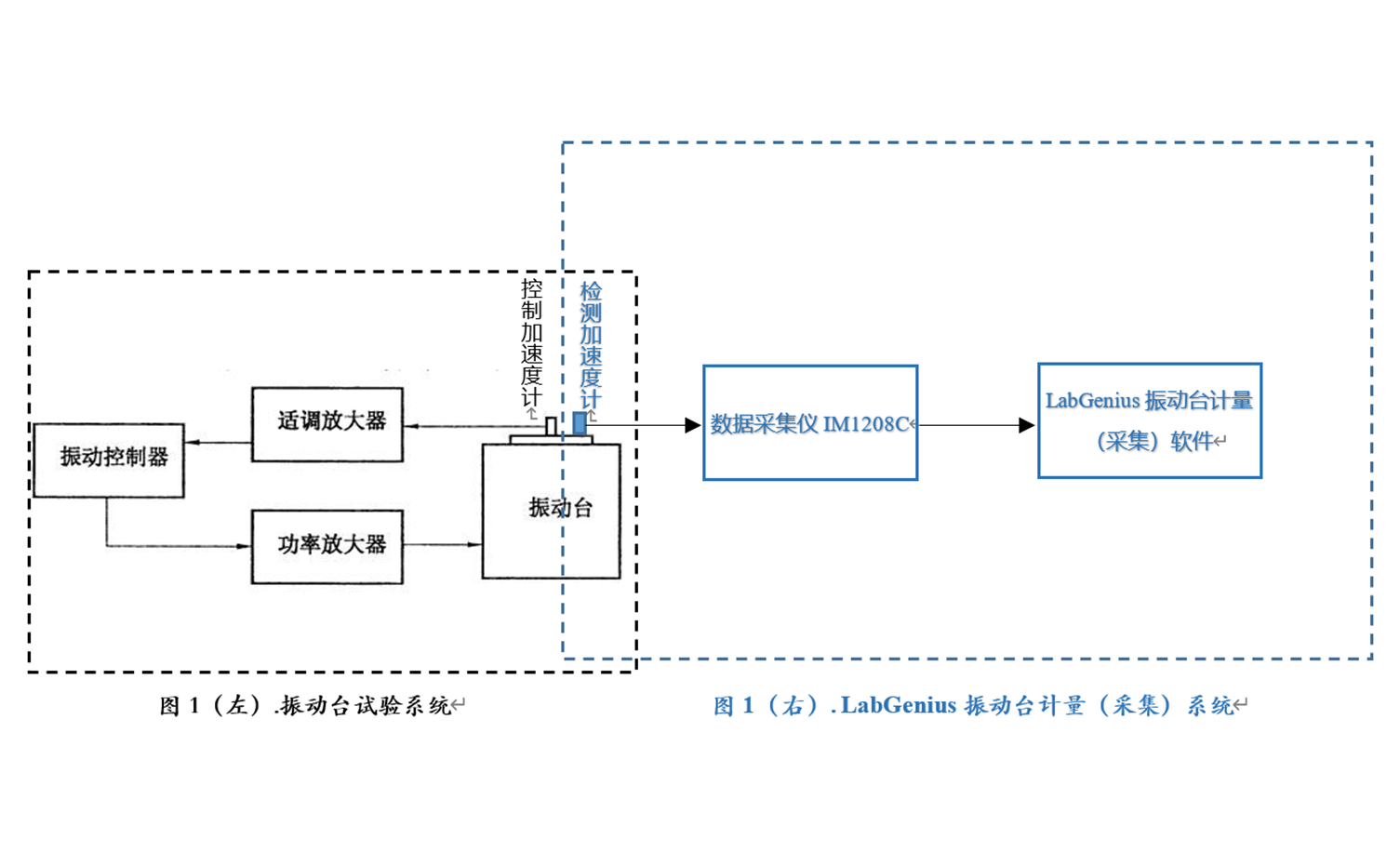

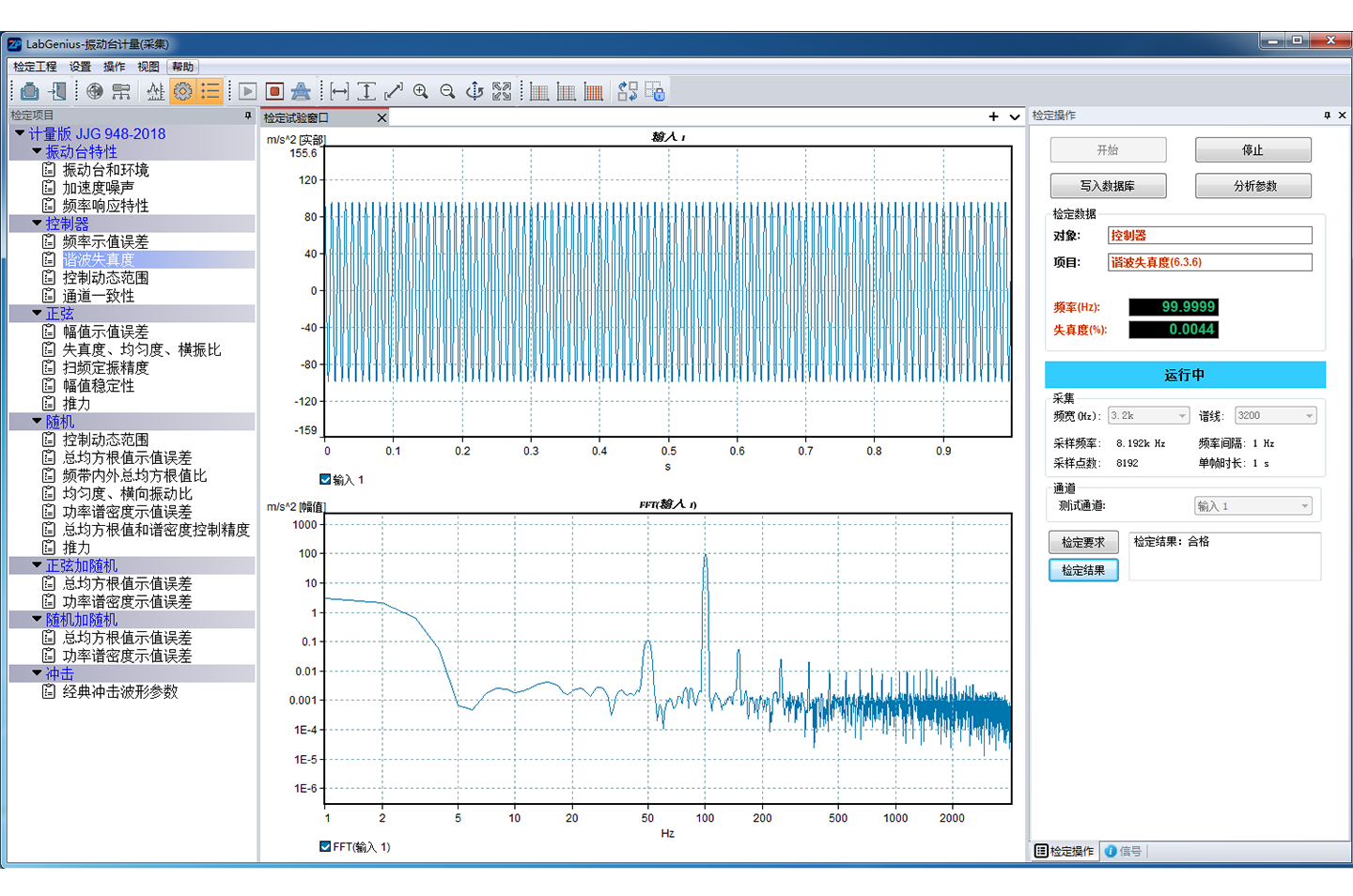

LabGenius电动振动控制试验检定系统,支持检定电动振动控制试验系统中的电动台、控制器;按照《JJG 948-2018 电动振动试验系统检定规程》标准要求开发的软件,通过软件产生不同振动和冲击等激励(如正弦振动、随机振动、正弦加宽带随机振动、窄带随机加宽带随机、经典冲击等)的动态力学环境试验,按照标准预设标准试验条件参数,方便用户操作,满足客户对振动台的检定要求。

功能特色:

  • 检定的测试通道可选,即可以为控制通道,也可以为监测通道,在振动控制试验的过程中对电动振动控制试验系统中的电动台、控制器进行检定,无需额外的振动控制器对振动台进行控制。
  • 可以单通道控制、亦可多通道加权控制。
  • 窗函数可设:无/矩形窗/海宁窗、平顶窗。
  • 频宽范围:25 Hz ~19.2K Hz。
  • 分辨率:25~25600 谱线。
  • 数据库:保存振动台检定后的数据,可分批次进行检定保存。包括增删查、备份等功能。
  • 报表:根据振动台检定结果,根据模板打印word报表。
  • 电动台检定特性:外观、噪声及漏磁,加速度噪声,频率响应特性

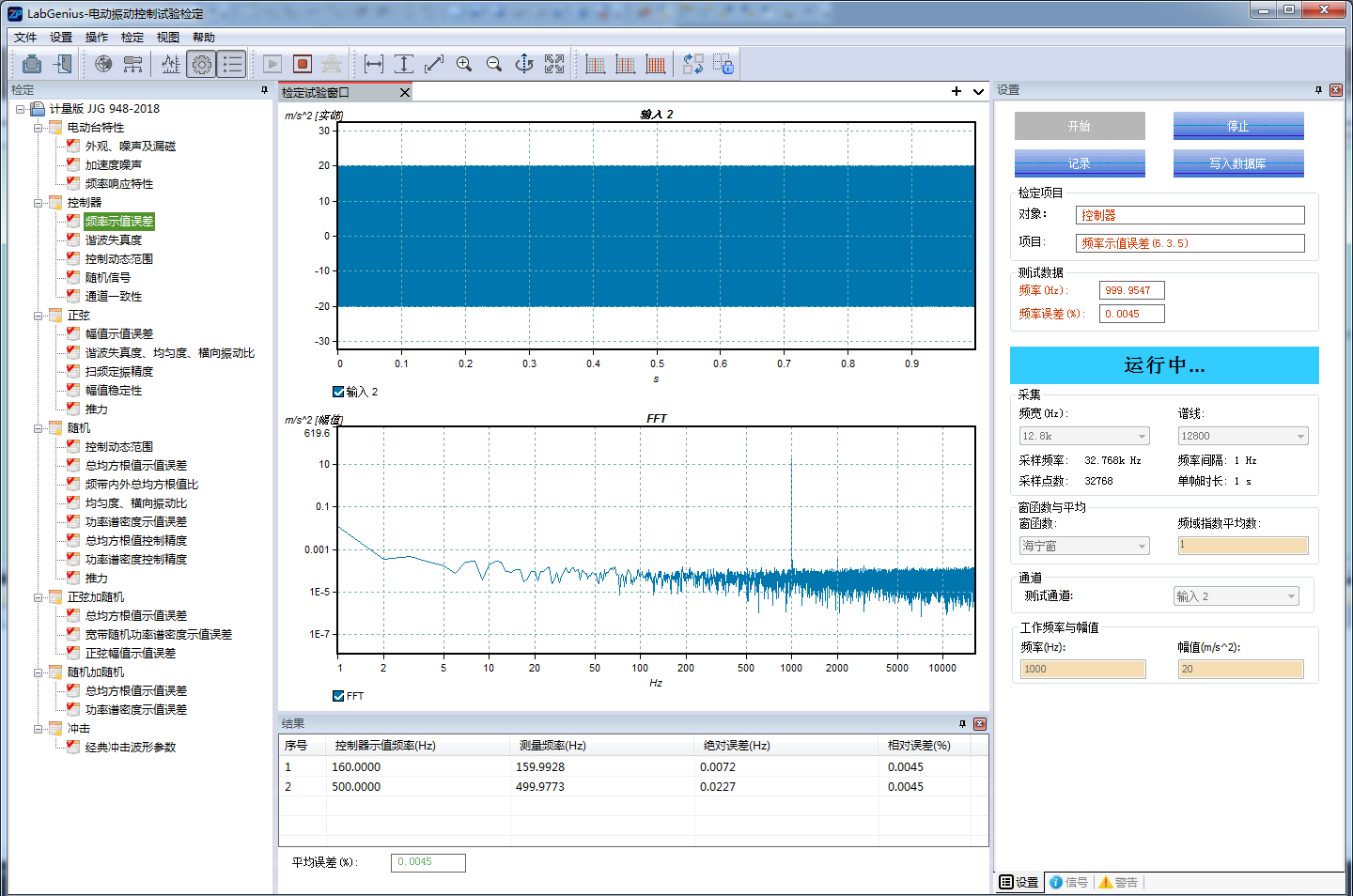

  • 控制器检定特性:频率示值误差、谐波失真度、控制动态范围、随机信号、通道一致性
  • 正弦检定项目:幅值示值误差,谐波失真度、均匀度、横向振动比,扫频定振精度,幅值稳定性,推力
  • 随机检定项目:控制动态范围,总均方根值示值误差,频带内外总均方根值比,均匀度、横向振动比,功率谱密度示值误差,总均方根值控制精度,功率谱密度控制精度,推力
  • 正弦加随机检定项目:总均方根值示值误差,宽带随机功率谱密度示值误差正弦幅值示值误差
  • 随机加随机检定项目:总均方根值示值误差、功率谱密度示值误差
  • 冲击检定项目:经典冲击波形参数
