1.反向受力补偿试验系统2021-08-17T14:54:03+08:00

基础配置:①东菱电动振动台+智能功率放大器;②中谱控制仪
专用配置:静载力自动补偿装置
解决方案:采用特殊的静载力自动补偿装置,在振动试验时抵消试件产生的反作用力,使试验正常进行。

2.发动机叶片测试2021-08-17T15:41:25+08:00

基础配置

①东菱电动振动台+智能功率放大器;②控制仪

专用配置

特殊的台体和动圈结构

解决方案

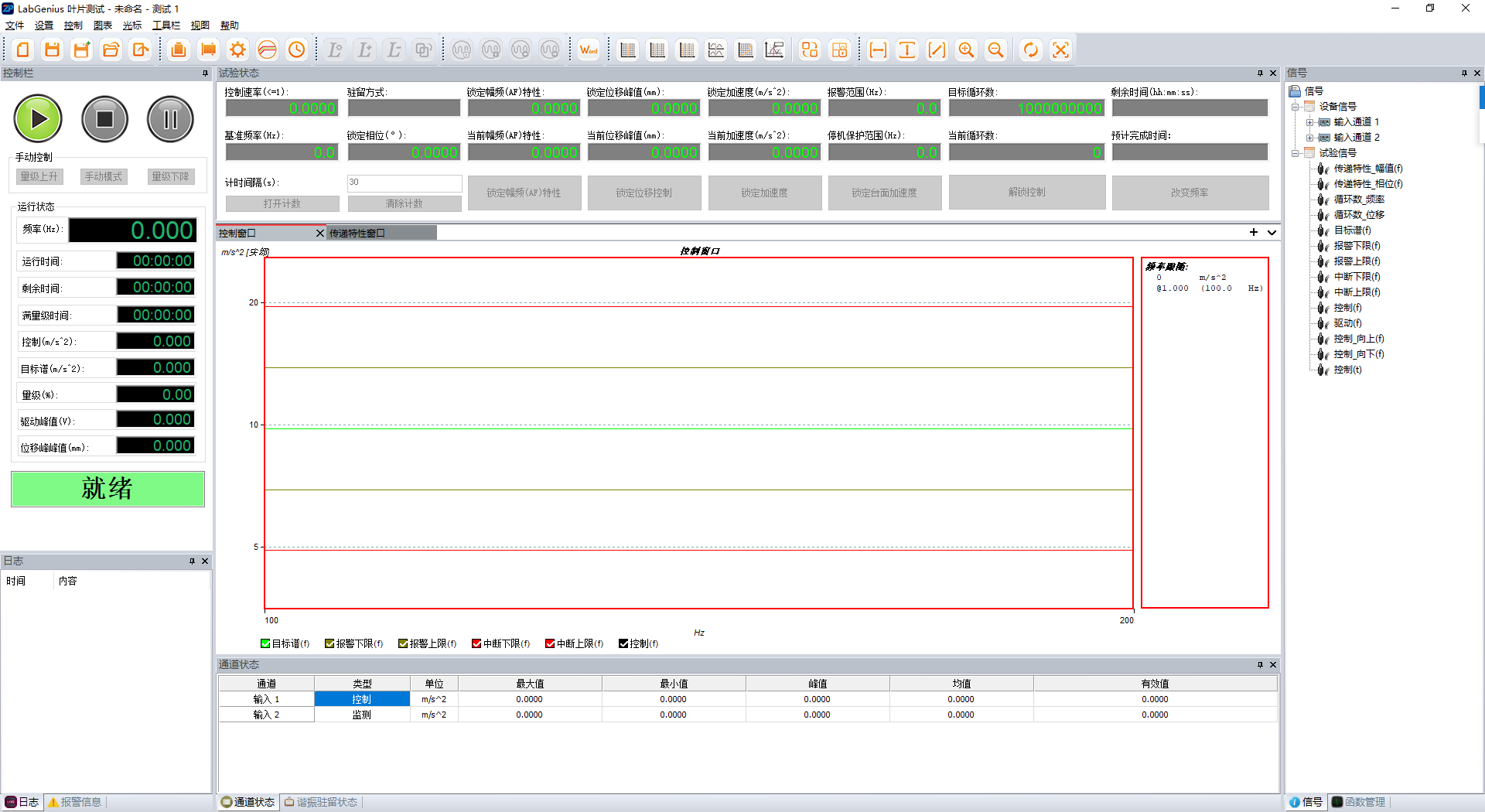

LabGenius叶片振动疲劳试验的基本流程是在叶片的共振频率附近进行谐振搜索与驻留试验,找到共振频率以后,在共振频率处进行振动疲劳测试

3.MIMO多轴向振动控制测试2021-08-17T14:18:45+08:00

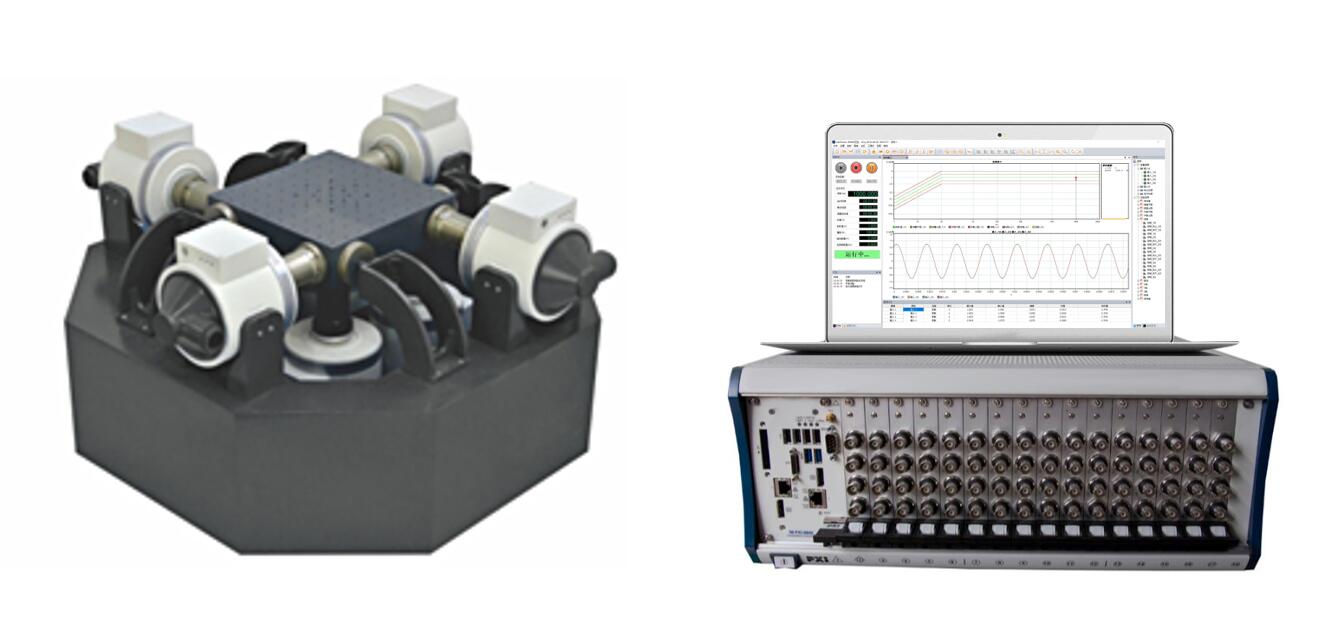

配置:中谱LabGenius MIMO振动控制软件+LabGenius MIMO振动控制器、东菱各类多轴向振动台

方案:LabGenius MIMO振动控制是振动控制的延伸,其采用PXI总线连接多块控制板卡的结构,能够进行灵活多变的物理输入输出通道配置,适用于不同种类的多输入多输出振动控制应用场合。MIMO振动控制采用矩阵解耦的方式,并结合多种控制算法实现了包括:MIMO正弦、MIMO随机、MIMO冲击、MIMO路谱等控制功能。

能够实现:

(1)多台同步振动试验:采用多台激振器、多点同步激振台面或试件,激振器与工作台面采用专用补偿装置。

(2)双台同/异步振动试验:飞行器在飞行过程中,受气流或自身结构影响,所产生的飞行姿态的变化,对自身可靠性的影响。采用液压铰链式角度解耦装置实现试件的转角补偿,同时具有横向位移补偿装置,两台振动台的公共平面可以实现±3°的异步振动。

(3)三轴向振动试验:受试验设备的限制,振动试验只能通过分解X、Y、Z方向分别完成,而真实的振动环境为X、Y、Z方向的复合振动。

(4)六自由度振动试验:为实现车辆、舰船、飞机和航天器全工作状态的模拟,精确复现正弦波、三角波和随机波及摇摆和振动的复合运动,需多轴运动平台实现环境再现。系统采用6台以上电动振动台共同推动一个台面实现对被试件的测试,配液压球铰实现工作台沿X,Y,Z轴方向的平动以及绕X,Y,Z方向的转动的复合运动。

(5)多自由度运动平台:为了模拟出各种空间运动姿态,各种训练模拟器如飞行模拟器、舰艇模拟器、海军直升机起降模拟平台、坦克模拟器、汽车驾驶模拟器、火车驾驶模拟器、地震模拟器以及动感电影、娱乐设备等,需多自由度运动平台实现工程仿真、设计评估、测试、实验、任务训练、训练评估、环境仿真、事件重现等方面。

4.点火装置模态测试2021-08-17T14:31:16+08:00

配置:中谱动态信号分析仪+模态测试软件+模态分析软件、东菱模态激振器+功放、力传感器、加速度传感器

方案:模态测试测得航空点火装置测点频响数据、进行模态分析,分别测试获得航空点火装置空壳状态固有频率模态振型、充料状态4条母线各测点频率

5.冲击振控试验2021-08-17T14:13:20+08:00

配置:中谱冲击类振控软件与控制仪、东菱冲击放大器与冲击台

方案:采用冲击放大器与普通冲击台配合,普通指标在普通冲击试验台上完成,高加速度指标通过冲击放大器在普通冲击试验台上完成。

6.点火冲击测试2021-08-17T14:12:41+08:00

配置:中谱动态信号分析仪、频谱分析软件或冲击测量分析软件

方案:动态信号分析仪采集实测航空火箭点火数据,进行离线分析
