3 振动分析

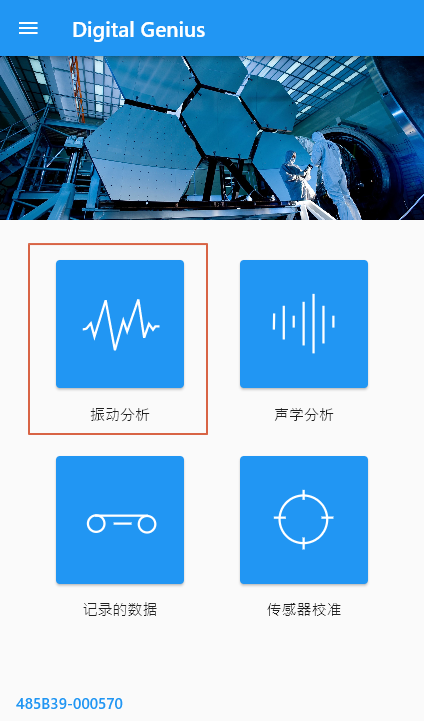

点击主界面的“振动分析”图标可进入振动分析功能。

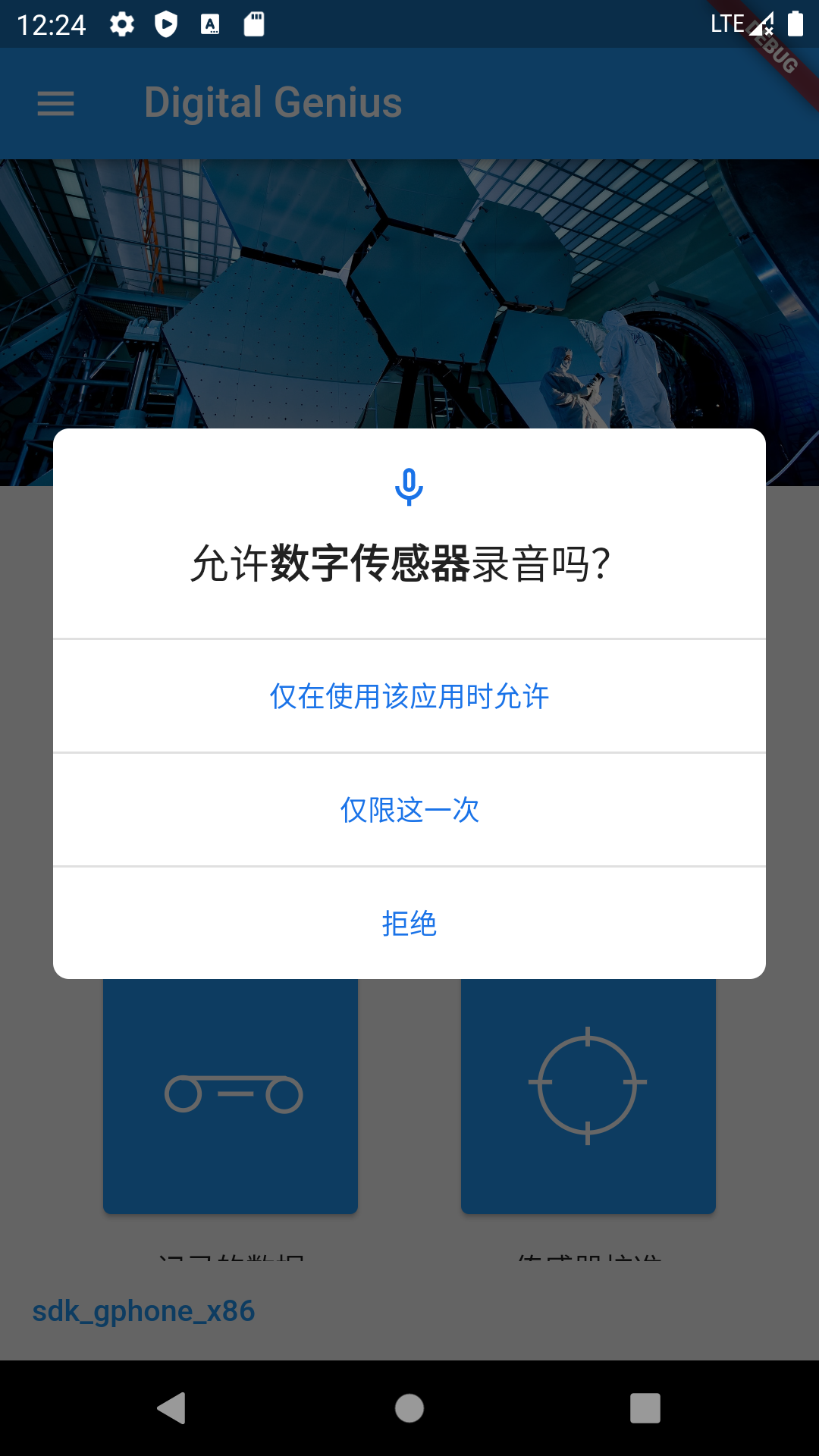

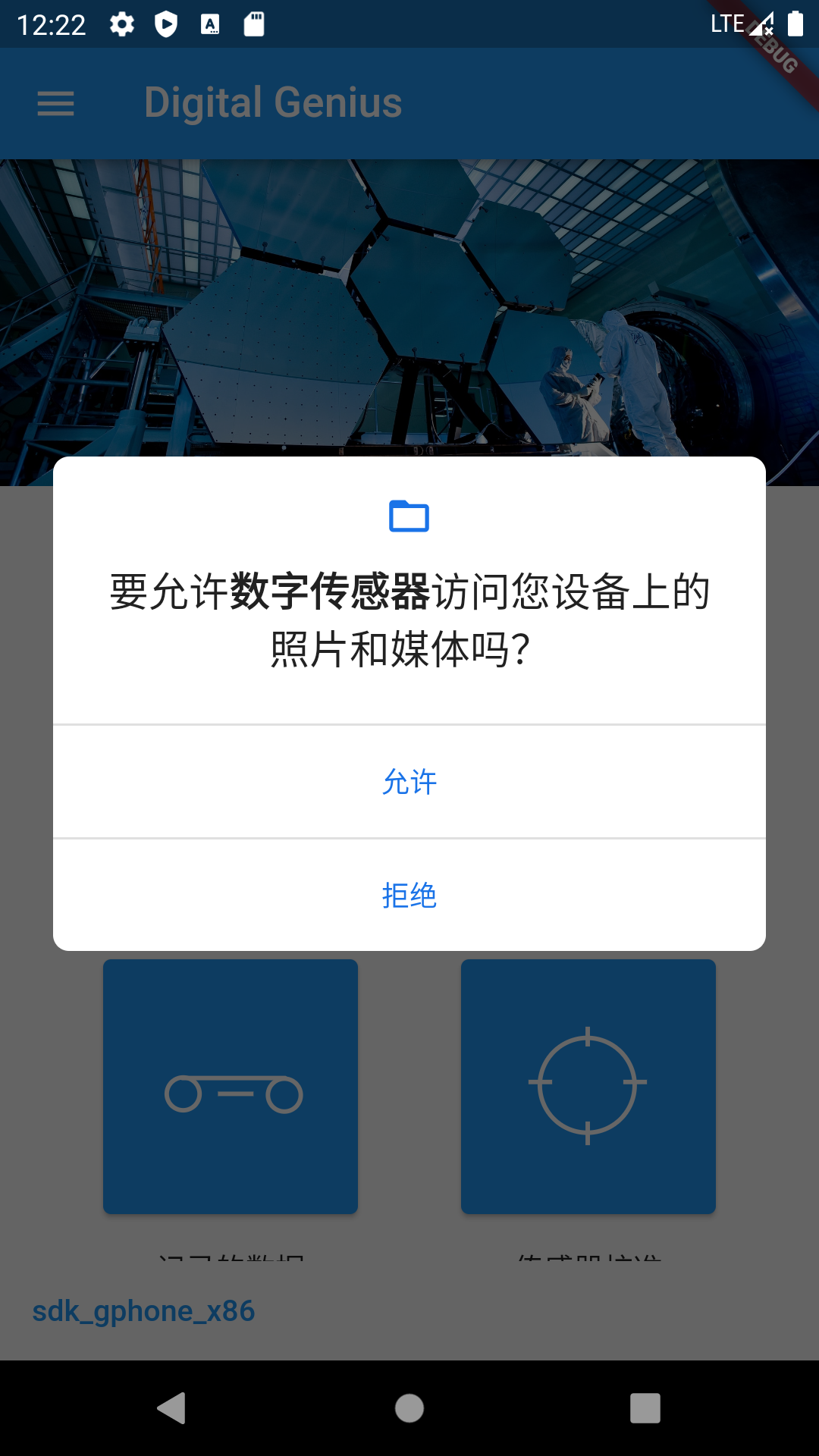

振动分析需要使用手机的数据访问和录音权限，如果您是首次使用，可能出现权限提示对话框，请选择“允许”或“仅在使用该应用时允许”1。

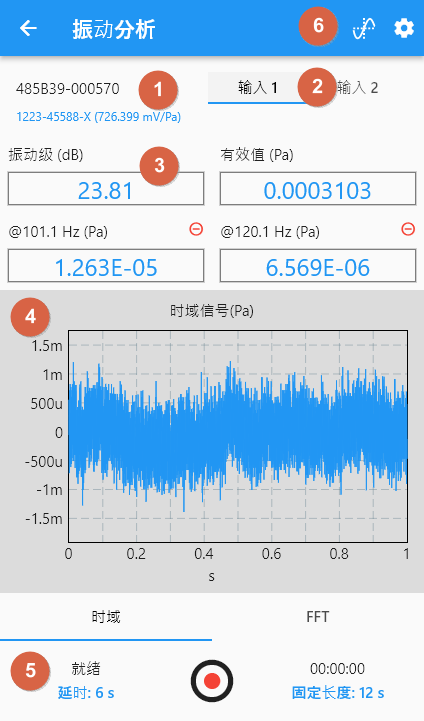

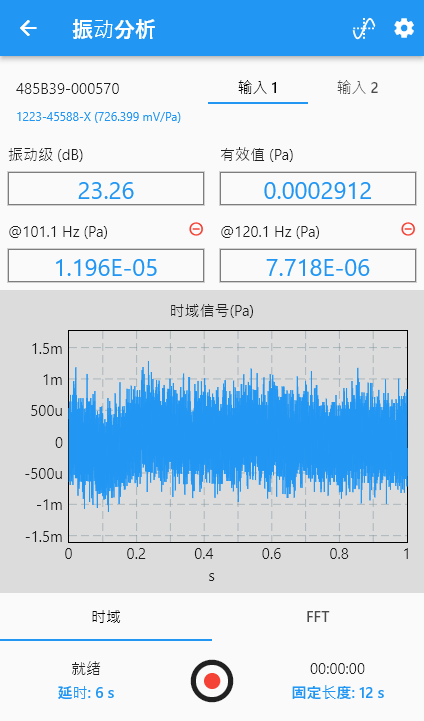

进入振动分析界面后，软件会自动开启数据采集，此时可以在视图区域看到数据波形。该界面主要包含如下6个区域：
- 传感器/调理器名称
- 通道选择
- 数值显示区
- 视图显示区
- 记录控制栏
- 菜单栏：从左到右为触发设置和参数设置
3.1 通道选择

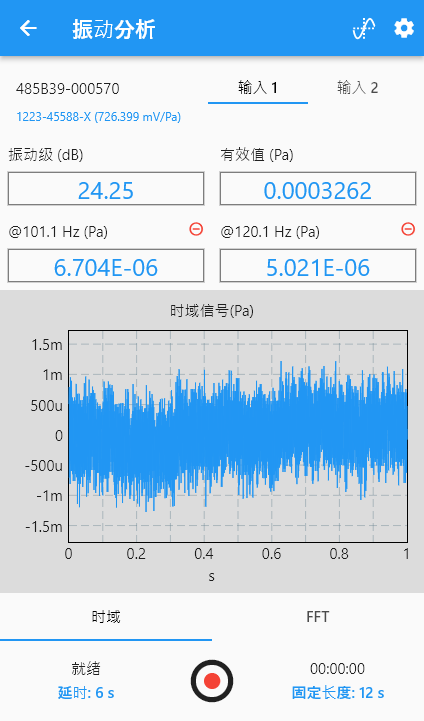

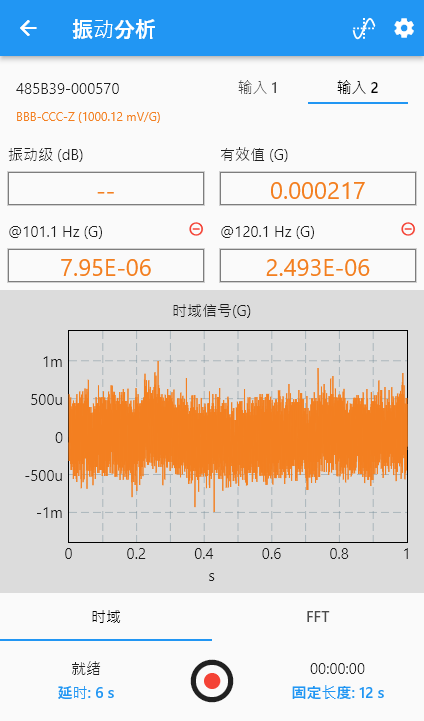

通道选择区，将根据您在传感器管理中勾选的通道进行显示。如果存在多个通道时以标签页的形式显示，点击后可切换下方区域所对应的通道。如果使用的是数字调理器，在调理器名称下方将显示传感器名称和灵敏度信息。默认情况，输入1显示为蓝色，输入2显示为橙色：

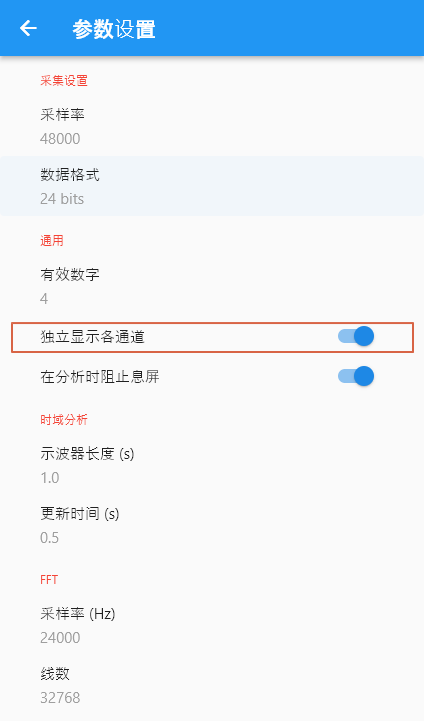

在“参数设置”中可选显示的模式：

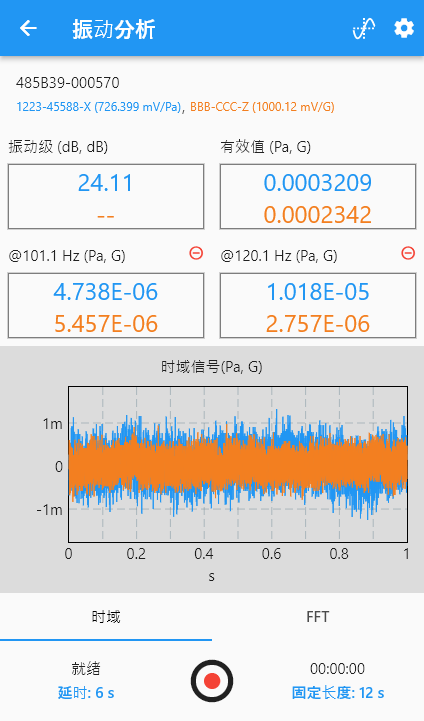

当启用“独立显示多通道”时，如上所示，每个通道独立显示，并以标签页形式显示。当未启用“独立显示多通道”时，所有通道数据显示在同一个界面重叠显示：
3.2 统计数值
数值显示区用于显示信号的统计数值和光标，以颜色区分不同的通道数据，标题部分显示了统计名称和单位，方框内为具体的数值。

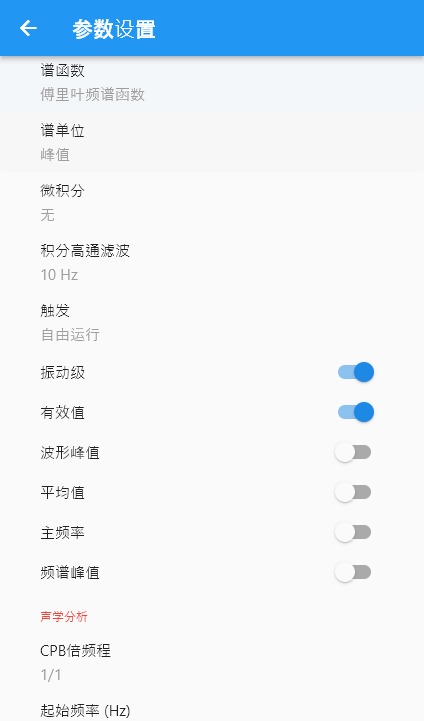

在“参数设置”中可选显示的统计值内容：
- 振动级：在“更新时间”内的时域信号统计得到的振动级
- 有效值：在“更新时间”内的时域信号统计得到的有效值
- 波形峰值：在“更新时间”内的时域信号统计得到的波形峰值
- 平均值：在“更新时间”内的时域信号统计得到的平均值
- 主频率：根据FFT结果分析得到的峰值最大的主频率
- 频谱峰值：主频率处的频谱峰值
3.3 视图显示

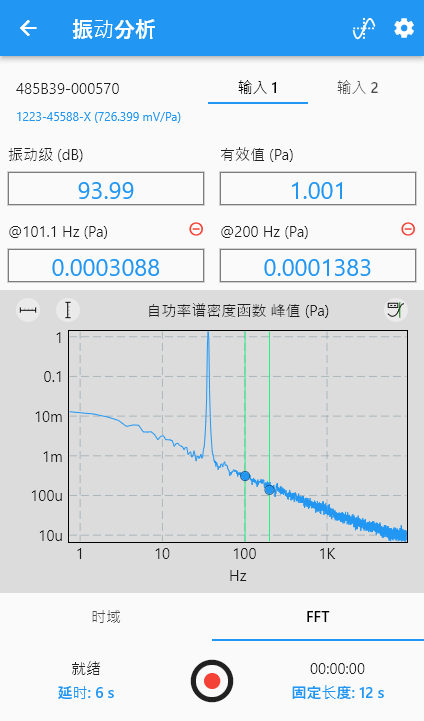

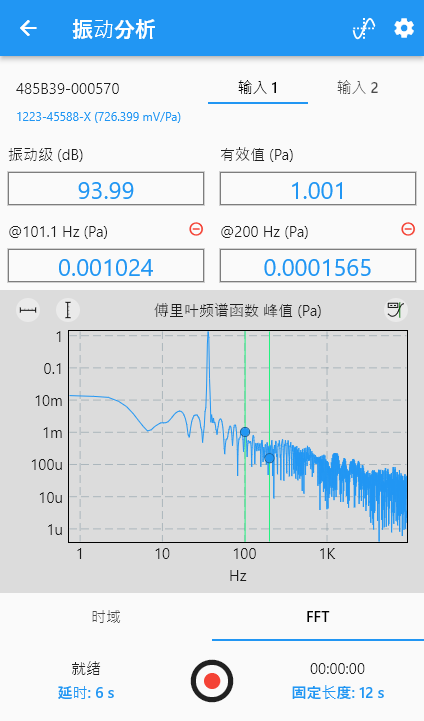

视图部分可通过下方标签页切换显示时域波形或FFT谱图，其中“FFT”根据“参数设置”中“谱函数”设置可选“傅里叶频谱函数”和“自功率谱密度函数”。
FFT谱图左上角为坐标轴设置工具栏，从左到右依次为：
- 横轴设置：设置横轴范围
- 纵轴设置：设置纵轴范围

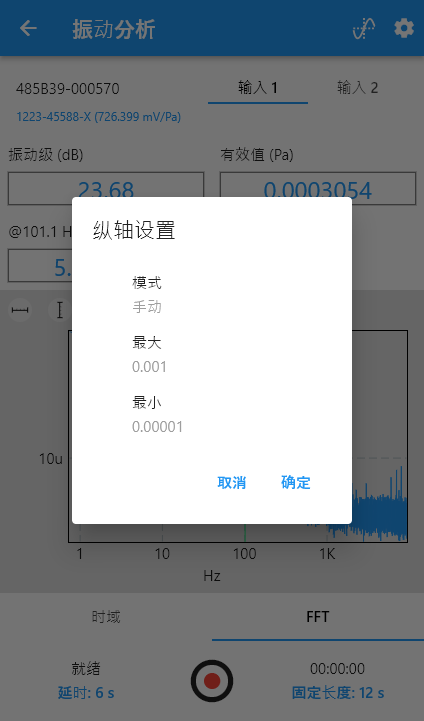

其中，横/纵轴可选2：

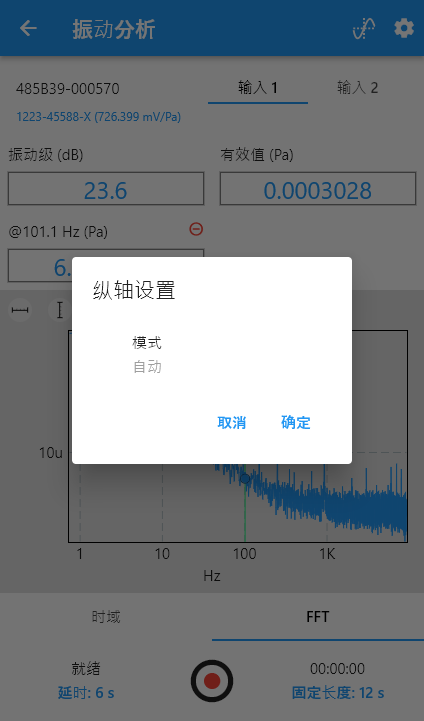

- 自动：按照信号的最大最小范围设置
- 手动：手动指定显示范围

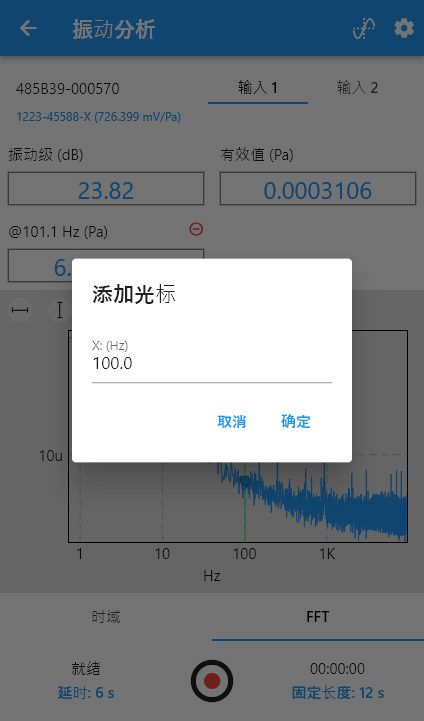

FFT谱图右上角为添加光标按钮，添加的光标，内容显示在数值显示区，点击光标由上的“-”，可删除该光标。
3.4 数据记录
数据记录控制栏如图所示：
- 记录状态
- 开始条件
- 记录时长
- 停止条件
- 记录控制
3.4.1 记录状态

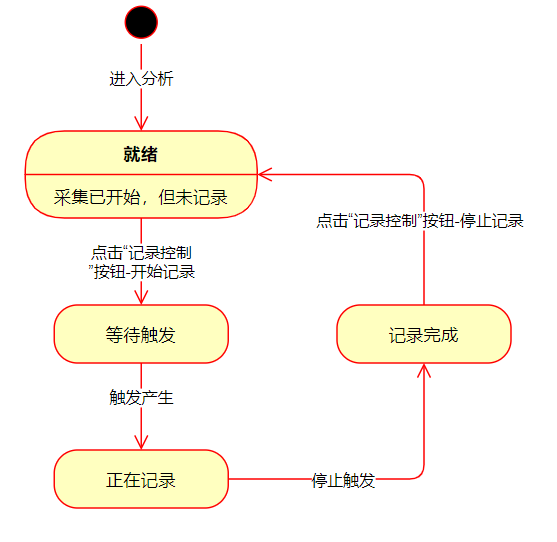

记录状态迁移如下图所示：

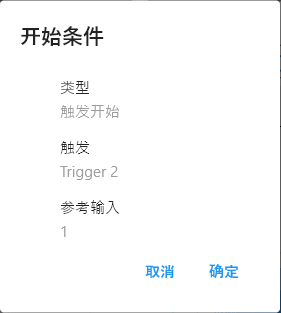

3.4.2 开始条件
- 立即开始：点击“记录控制”按钮后立即开始
- 触发开始：按照触发设置的条件，等待触发后开始，如果未指定触发则立即开始，如果参考输入设置无效，则永远无法触发
- 延时：点击“记录控制”后延时设定时间后开始

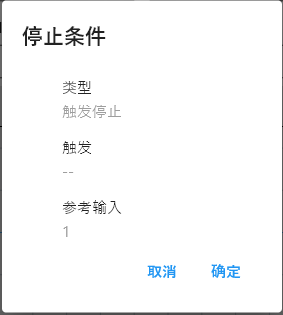

3.4.3 停止条件
- 手动停止：点击“记录控制”按钮后立即停止
- 固定长度：记录固定的长度数据后停止
- 触发停止：按照触发设置的条件，等待触发后停止，如果未指定触发或参考输入设置无效，则永远无法触发，需要等待点击“记录控制”按钮后停止。
3.5 FFT计算

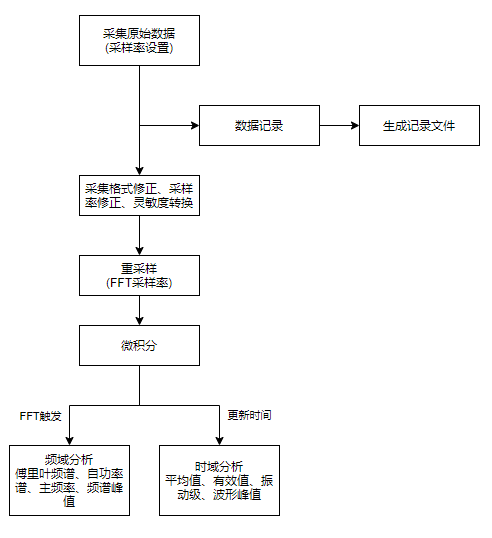

FFT计算的数据处理流程如下所示：
3.6 参数说明

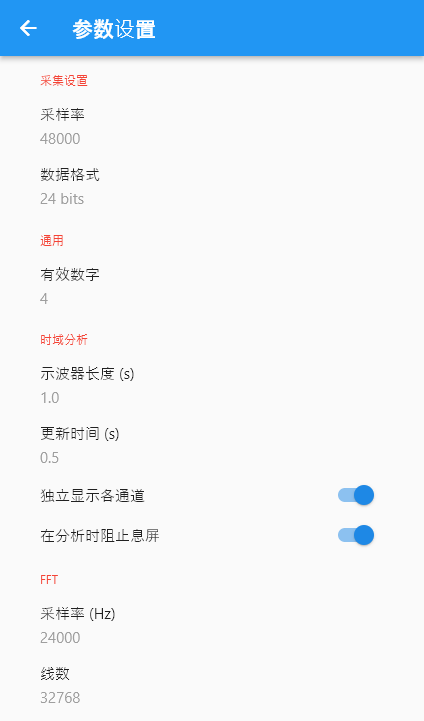

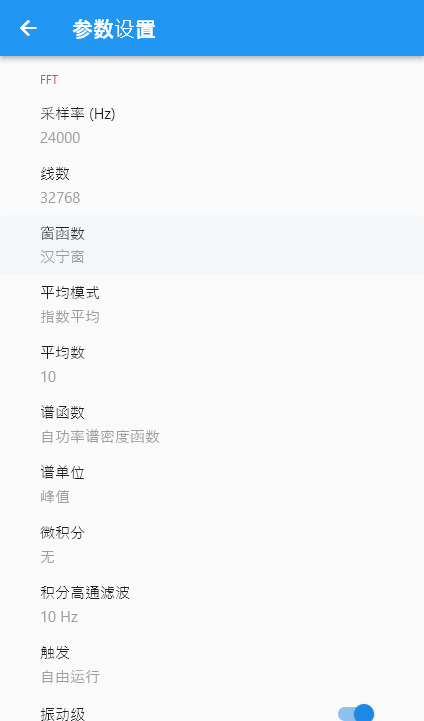

点击菜单栏最右侧的图标可打开“参数设置”界面，振动分析所涉及的参数主要包括“时域分析”和“FFT”两个设置组。其具体内容如下：
- 示波器长度：控制视图显示中“时域”显示的长度
- 更新时间：控制振动级、有效值等时域统计值的统计时长
- FFT采样率：对采集到的数据执行重采样，转换到指定的频率，当为"自动"指与设备采样率一致
- 线数：FFT计算的线数
- 窗函数：FFT计算所用窗函数，默认为汉宁窗
- 平均模式：自功率谱密度函数计算的平均模型，可选线性平均、指数平均和峰值拾取
- 平均数：自功率谱密度函数计算的平均数设置
- 谱函数：视图中FFT标签页显示的谱图类型
- 谱单位：谱图显示的类型，可选均方值、均方根值、峰值、功率谱密度、均方根谱密度和能量谱密度
- 微积分：FFT计算应用的微积分类型，可选无、二次微分、一次微分、一次积分和二次积分
- 积分高通滤波：积分时使用的高通滤波器
- 触发：FFT计算所使用的触发类型，其中自由运行代表满足了线数要求后立即执行运算。触发的具体设置详见“触发管理”。
3.7 触发管理

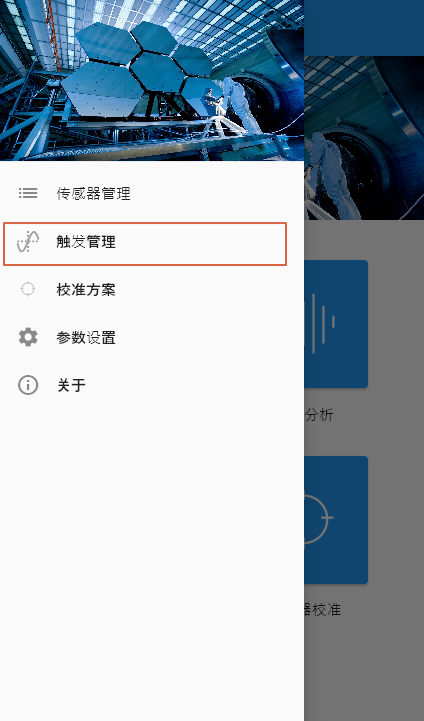

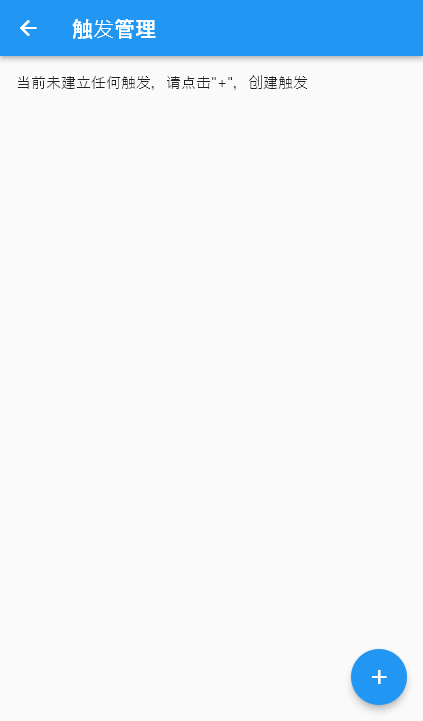

触发管理位于主菜单-“触发管理”。
默认没有任何触发，点击“+”添加触发。

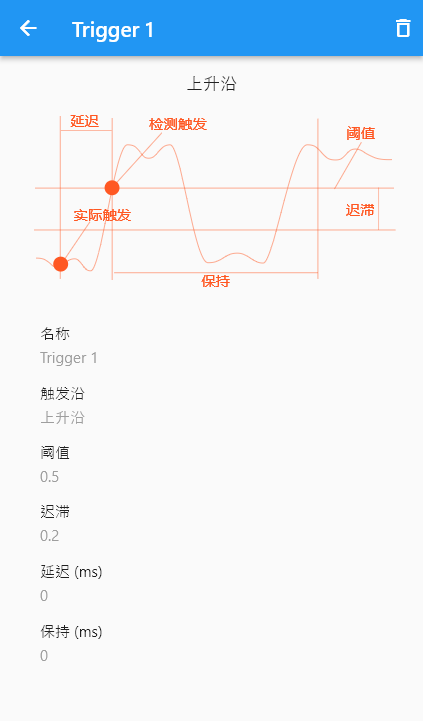

目前支持新建上升沿和下降沿触发，其中：
- 名称：该触发的名称
- 触发沿：触发类型
- 阈值、迟滞、延迟和保持：其含义如上面的示意图所示
- 右上角删除按钮：删除该触发

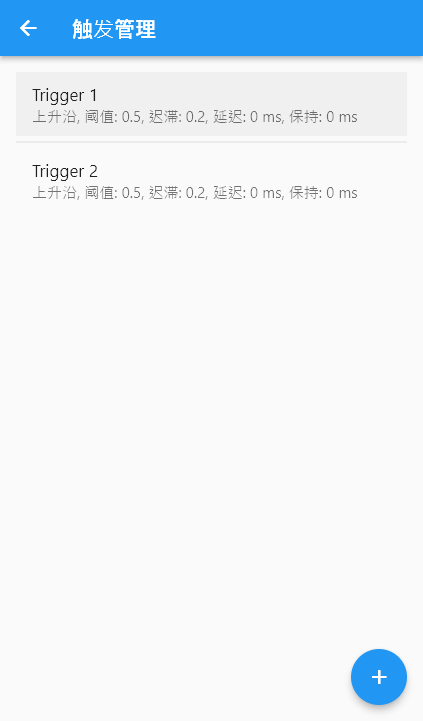

新建完成后，在“触发管理”中将显示触发项，点击某项后可进一步编辑。
3.8 横向显示

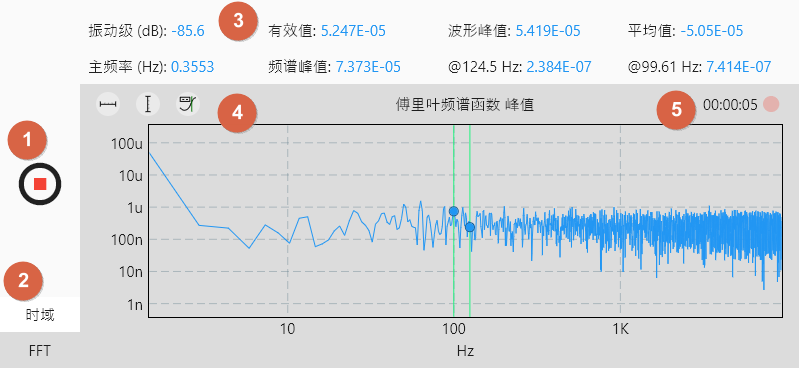

振动分析模块具有独立的横向显示模式，在该模式下将简化显示内容，突出数值和曲线显示内容。典型的显示方式如下3：
- 记录开始、停止按钮
- 时域和FFT视图切换标签
- 数值显示区域
- 数值曲线视图和视图工具栏
- 记录指示
