输入通道设置

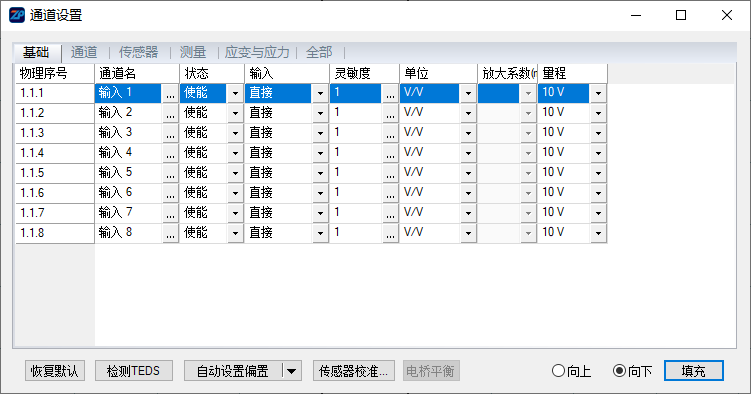

数据通道设置对话框提供了对所有输入通道的集中管理。通常点击“设置面板”--“通道设置”可打开该对话框。
其界面包括:
- 输入通道列表:列出所有通道及参数信息,所有标签页对应的是相同的通道,指示侧重不同所显示的列有所不同。
- 恢复默认:将所有通道的参数恢复成默认
- 检测TEDS: 读取所有TEDS通道的传感器数据
- 自动设置偏置:开始自动设置偏置。将开启数据采集一段时间,评估并自动设置其偏置。
- 自动设置量程:开始自动设置量程。将开启数据采集一段时间,评估其数据范围,并自动设置量程。
- 设置:设置自动量程和自动偏置的参数
- 传感器校准:执行传感器校准
- 电桥平衡:使用电桥模块采集应力应变时,执行电桥平衡
- 向上、向下:填充的方向
- 填充:点击后用当前选中的单元格内容填充指定方向的单元格
通道列表说明
- 物理编号:输入通道的物理编号,其格式为:设备序号.模块序号.输入序号
- 通道名:自定义通道名称。点击右侧的"..."可打开传感器数据库,双击列表项可直接导入传感器信息。
- 状态:是否使能该通道
- 输入:通道的输入类型
- 直接:测量电压
- 电荷:测量电荷
- IEPE: 使用IEPE传感器
- 灵敏度:传感器灵敏度。点击右侧的"...",可打开灵敏度设置对话框。
- 单位:设置灵敏度单位
- 放大系数:输入设置为电荷时,选择设备内置的电荷放大倍数
- 量程:输入的电压量程
- 耦合:输入通道是否接地
- 高通滤波:是否启用设备上的高通滤波
- 通道增益:输入通道的增益
- 通道偏置:输入通道的偏置
- 机架:所属设备机架号
- 模块:所属设备模块
- 槽号:模块插入的机架内的插槽的槽号
- TEDS: 是否启用TEDS
- 传感器类型:传感器测量的物理量类别
- 传感器型号、名称、序列号:传感器信息,可通过TEDS获取
- 测量节点、坐标、方向:该通道传感器的测量节点信息
应力应变相关信息请参考应力应变测量
灵敏度设置
目前提供了3中灵敏度设置方法:
-

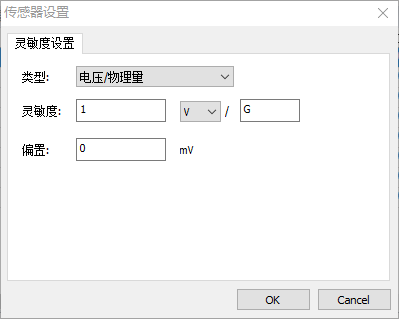

电压/物理量
其中:: 最终测量物理量,:测量的电压, : 偏置,: 灵敏度值
-

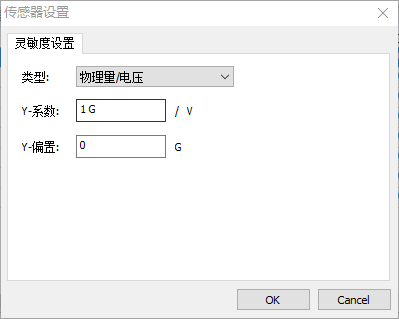

物理量/电压
其中:: 最终测量物理量,:测量的电压,: Y-系数,:Y-偏置
-

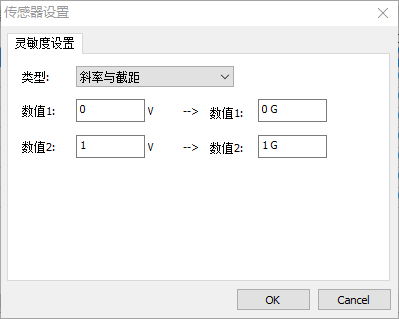

斜率与截距
其原理如下:

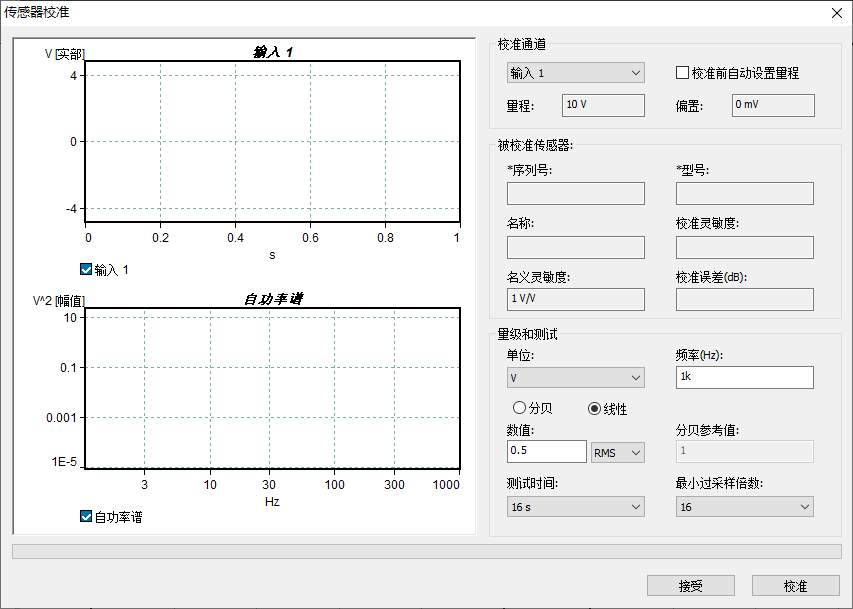

传感器校准
针对某一特定频率执行传感器校准。
- 校准通道:选择需校准的传感器连接的输入通道
- 校准前自动设置量程:点击”校准“后先自动设置量程,再开启校准
- 量程:该通道的量程设置
- 偏置:该通道的偏置设置
- 被校准的传感器:被校准的传感器信息
- 量级和测试:校准相关数据
- 单位:校准输入的信号单位
- 频率:校准的输入频率
- 分贝、线型:数值的类型
- 数值:校准的量级及其类型
- 测试时间:校准时间长度
- 最小过采样倍数:控制校准的采样率至少满足”最小过采样倍数 * 频率“
- 右侧视图:显示校准过程中的时域和频率结果波形。
- 校准:开启校准
- 接受:接收校准结果,该结果将用于设置通道增益。

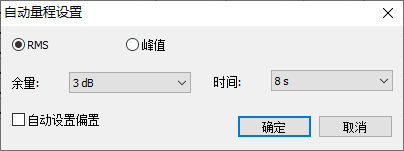

自动量程设置
- RMS:用测量数据的RMS估算量程
- 峰值: 用测量数据的峰值估算量程
- 余量:在RMS或峰值的两侧加上余量,再确定量程
- 时间:采集的时间(同时控制自动量程和自动偏置的时间)
- 自动设置偏置:是否在自动量程设置完成后自动进行偏置设置。
