拾取模型
拾取模型是几何建模中最常见的操作之一,执行建模、拾取对象、编辑模型前都需要先选中模型,以确定需要执行操作的模型。
执行拾取模型主要有两种方法:
- 鼠标右键拾取
- 点击选择工具栏,拾取模型命令,用拾取工具拾取。
- 在几何体列表中选择模型
鼠标右键拾取
在非编辑状态下,右键点击模型,可拾取该模型。按住鼠标Ctrl可多选。在编辑命令情况下,点击鼠标右键是取消当前操作。
拾取命令拾取
移动光标至需拾取模型,点击鼠标左键选择。

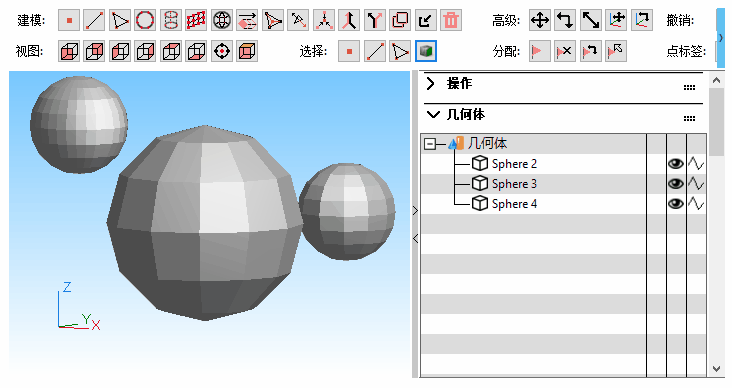

在视图中按住鼠标左键,拖动光标会显示一个提示框,在框内的模型将被选中。
在视图中移动光标会显示一个圆形提示框,按住鼠标左键,拖动光标,该圆经过的区域如果存在模型,该模型将被选中。
注意:
- 目前“选择不可见”在拾取模型时不可用。
- 按住Ctrl可实现多选。
- 拾取模型命令,不需要事先选中某个模型。

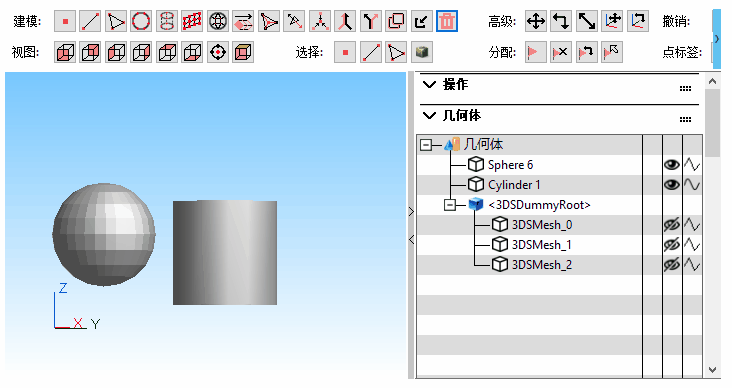

在几何体列表中选择模型
您可以直接在几何体列表中选中模型节点,实现模型选中,按住Ctrl可以多选。
