绘三角形

绘三角形工具栏

点击建模工具栏绘三角形命令,进入绘三角形状态,右侧显示“绘三角形”属性面板。

绘三角形属性面板

自由绘制

“方法”,用于确定绘制方式,目前可选以下几种方案:

  • 单个三角形:每次绘制三个位置,在三个位置间绘制三角形。
  • 三角形桁架:每次绘最后绘制的两个点为一个边,绘制下一个三角形。
  • 三角扇形:绘制一个中心点,然后依次绘制包围该中心的点,这些点组成一个扇形面。

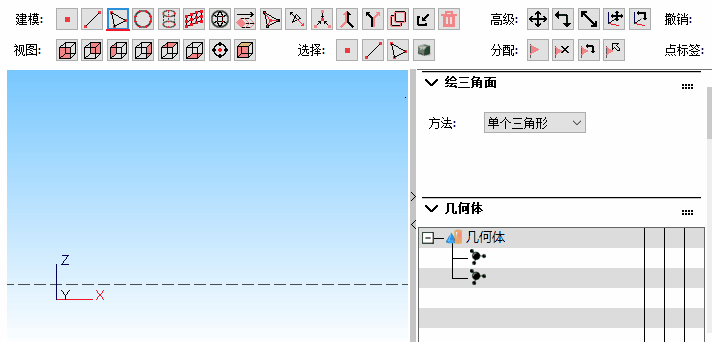

单个三角形

三角形桁架

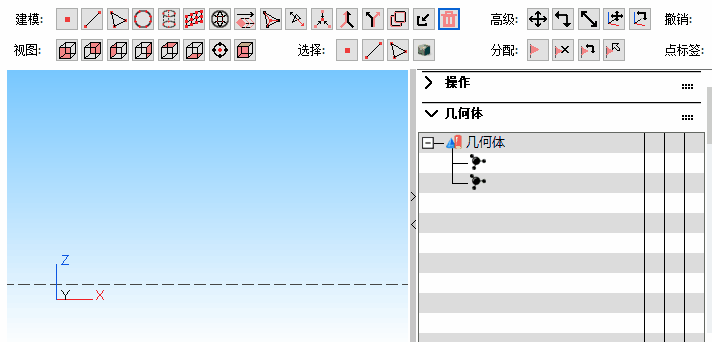

三角扇形

在绘制时,可按住键盘Ctrl键,显示绘制辅助线。

利用辅助线绘制

拾取已存在的点

如果已经存在其他几何点,可以选中该几何模型,再点击“绘三角形”命令,移动光标位置可以拾取已经存在的点,实现在点模型上绘制三角形模型。

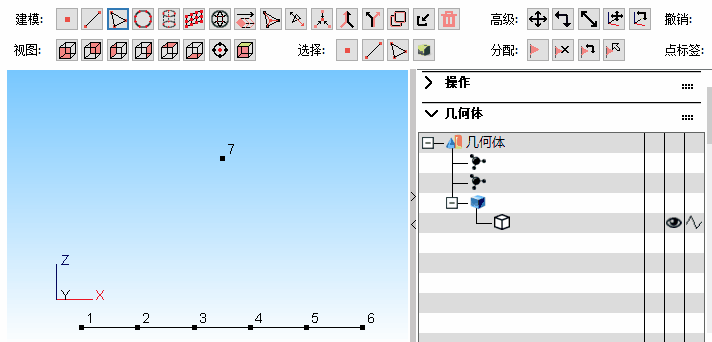

在点模型上绘制三角形模型
