X轴（横轴）设置

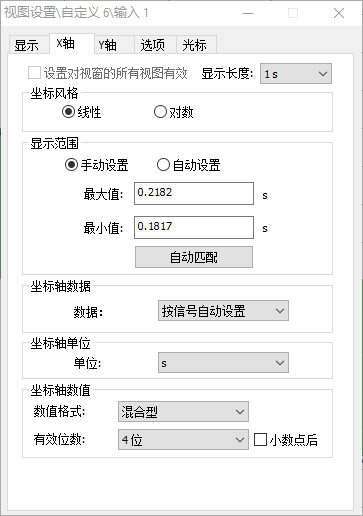

双击视图X轴区域或打开“视图设置”对话框后切换至"X轴"，可打开"X轴"设置属性页。

各项设置的具体内容为：

• 设置对视窗的所有视图有效：勾选后此处设置会同时影响视窗内的所有视图。仅当视窗内显示的是同一组信号的组视图时有效。

• 显示长度：设置横轴显示的时间长度。仅当视图内的信号是连续采样的时间信号时可用，如示波器数据。

• 显示风格：
• 线型：横轴线型显示
• 对数：横轴对数显示
• 显示范围：
• 手动设置：选中后可编辑最大值、最小值，自动匹配可用
  • 最大值：横轴的最大值
  • 最小值：横轴的最小值
  • 自动匹配：自动以视图内信号的一帧长度设置其范围，与自动设置相同。

• 自动设置：自动设置视图的横轴范围，通常为一帧信号的时间、频率、阶次、角度范围等。

• 坐标轴数据：选择横轴的数据类型，通常可选按索引显示或按信号自动设置。根据信号或测试设置的不同，当根据时间可以查找到测试状态时，也可能出现如速度、温度等。

• 坐标轴单位：当前显示数据的可选单位
• 坐标轴数值：坐标轴数据到字符串的转换方式，参见数字格式化。
