瀑布图

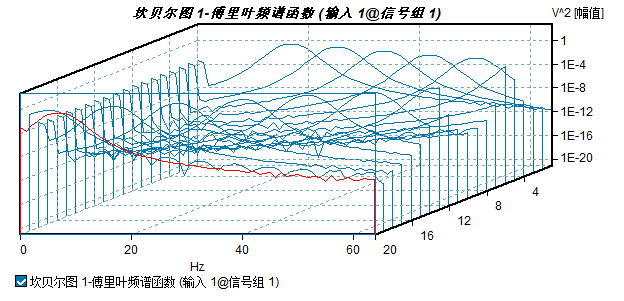

瀑布图（曲线）

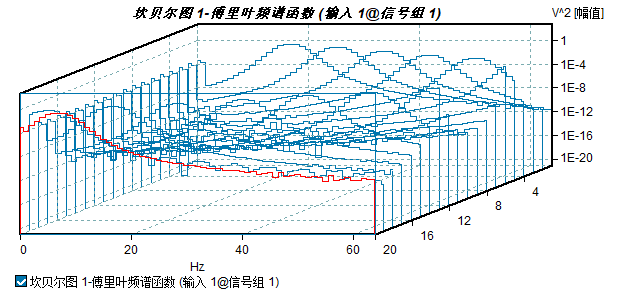

瀑布图（阶梯）

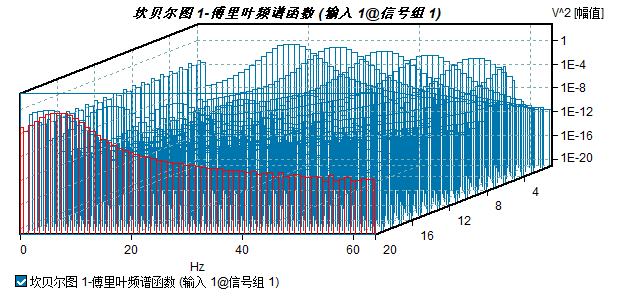

瀑布图（棒）

瀑布视图将多个信号或同一信号的多个信号帧显示在同一个视图中，利用Z轴对各信号或帧进行布局，使其显示在不同的位置上。

目前瀑布视图可选瀑布图（曲线）、瀑布图（阶梯）和瀑布图（棒）三种类型。

切换方式

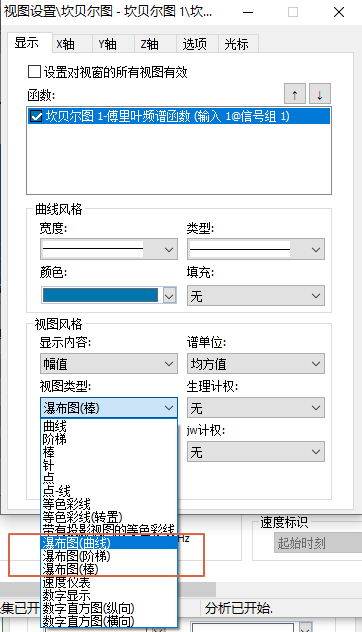

”视图设置“对话框--”显示“--”视图类型“进行切换，如图所示：

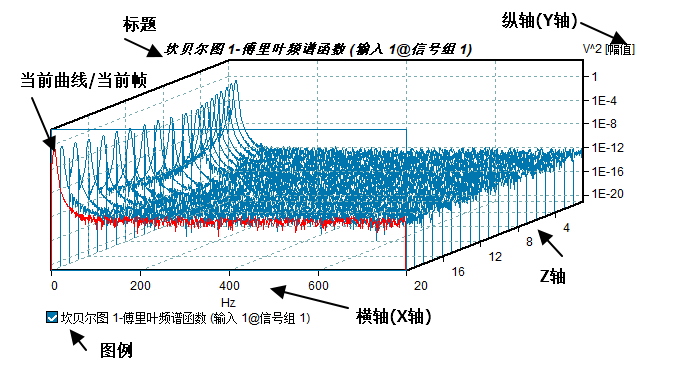

视图结构

基本设置

各坐标轴的相关设置可参考X轴设置，Y轴设置，Z轴设置。

当前帧/当前曲线

瀑布图默认显示当前帧/当前曲线，当前帧/当前曲线将高亮显示，并且显示出该区域的边框。通过键盘上下键可切换。

切片光标

切片光标是配合瀑布图使用的光标，通过在寻找各信号帧在相同横轴上对应的Y轴值，绘制的光标即为切片光标。

切换方式：

1. 菜单--光标--切片光标
2. 工具栏--光标--切片光标

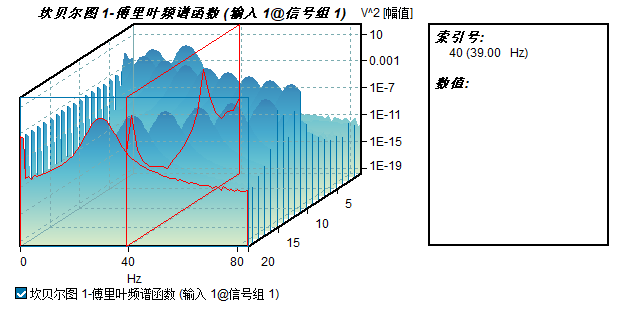

其效果如图所示，通常可以将曲线显示方式设置为填充，可以得到相对清晰的切片曲线：
