二维视图

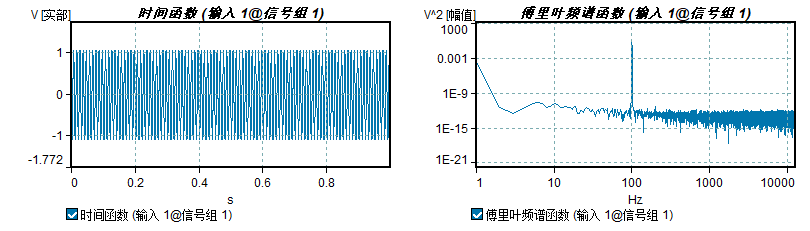

二维视图是最常见的数据视图，示波器、时域波形和傅里叶频谱的等都默认以二维视图方式显示。上图是典型的正弦信号的时域和频域波形的二维视图显示。

基本结构

单个纵轴的二维视图

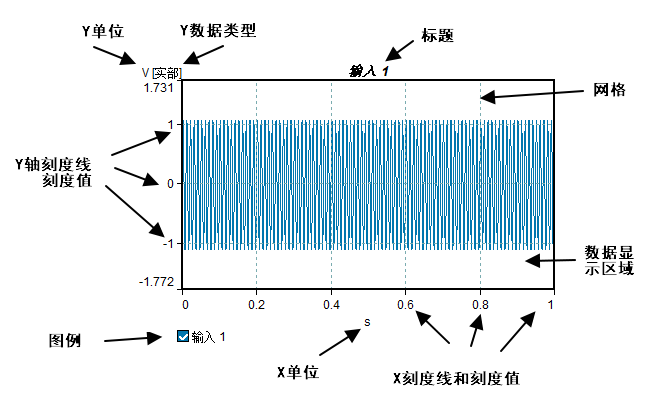

二维视图通常由以下几个部分组成：

• 标题
• X轴（包括单位、刻度线和刻度值）
• Y轴（包括单位、数据类型、刻度线和刻度值）
• 图例
• 网格
• 数据显示区域

如下图所示：

两个纵轴的二维视图

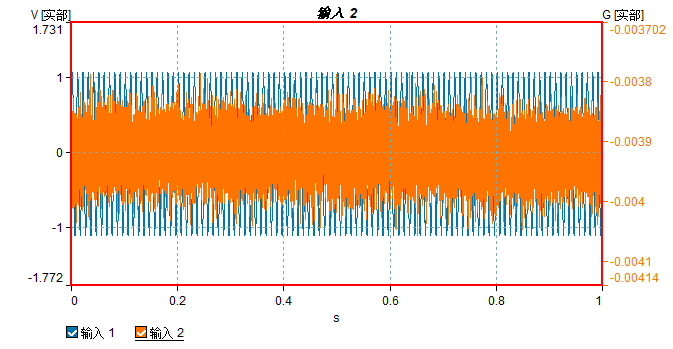

当视图中需要显示的信号纵轴单位类型不同时，会自动显示两个纵轴的二维视图，分别对应两类不同单位的数据，如图所示。

在该视图未被选中的情况下，纵轴默认显示黑色。当视图被选中后，当前信号对应的纵轴将显示该信号的颜色，如图所示“输入2”为当前视图的情况下，其对应的纵轴也显示为橙色。

注：横轴单位类型不同时，不能显示在同一个二维视图中。

多个纵轴的二维视图

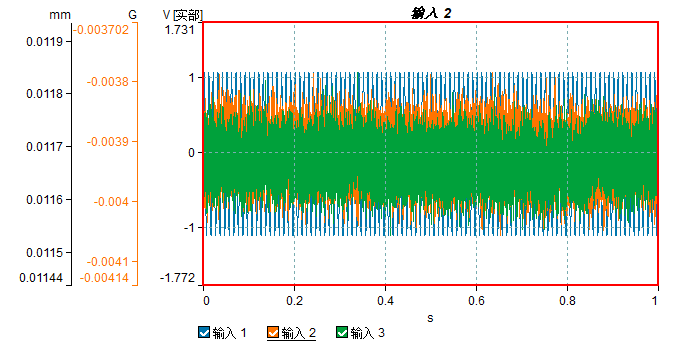

当视图中需要显示的信号纵轴单位类型多于2个时，二维视图会自动根据单位类型数量显示多个纵轴，分别对应不同单位的数据，如图所示。

在该视图未被选中的情况下，纵轴默认显示黑色。当视图被选中后，当前信号对应的纵轴将显示该信号的颜色，如图所示“输入2”为当前视图的情况下，其对应的纵轴也显示为橙色。其中因为二维视图仅能同时显示同一类型的数据，因此多个纵轴的数据类型信息将合并。

注：横轴单位类型不同时，不能显示在同一个二维视图中。

数据类型切换

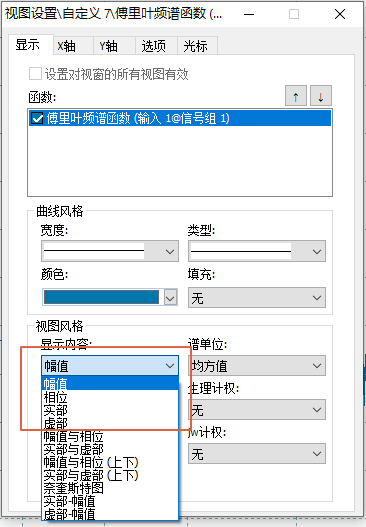

数据类型切换通过“视图属性”--“显示”--“视图风格”--“显示内容“切换，可以选择幅值、相位、实部和虚部（选择其他可能改变视图类型）。

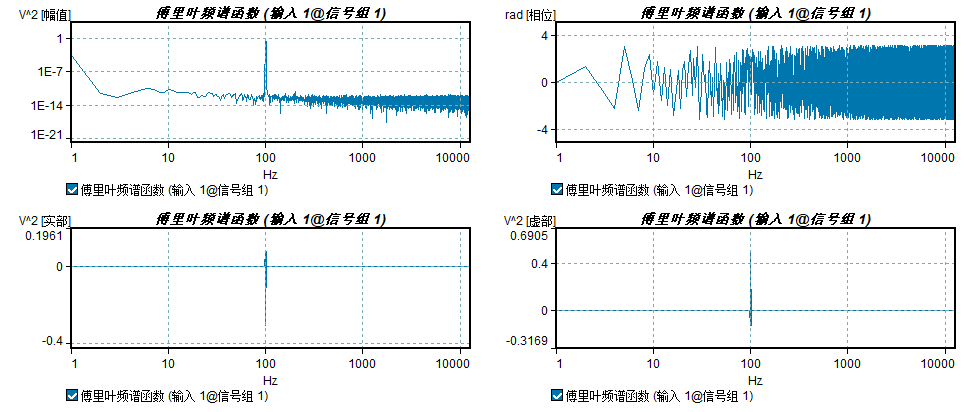

调整”显示内容“后，视图的纵轴信息和数据会进行相应改变：

注：时域信号的实部与信号相同，幅值为信号的绝对值，相位和虚部为0。
