绘直线
点击建模工具栏绘直线命令,进入绘直线模型,右侧显示“绘直线”属性面板。
自由绘制

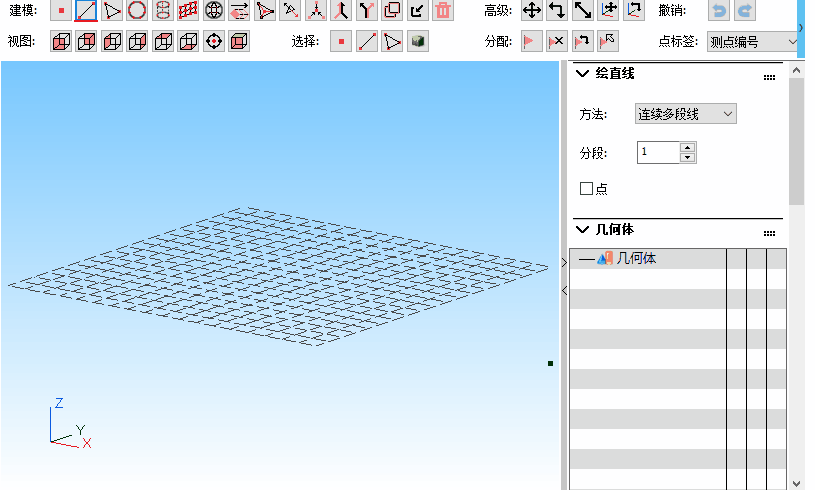

“方法”,用于确定绘制方式,目前可选“连续多段线”和“单条直线”。
- 连续多段线:每绘制一个点就将新建的位置与上一个位置连接起来。
- 单条直线:每次绘制两个位置,在两个位置之间绘制直线

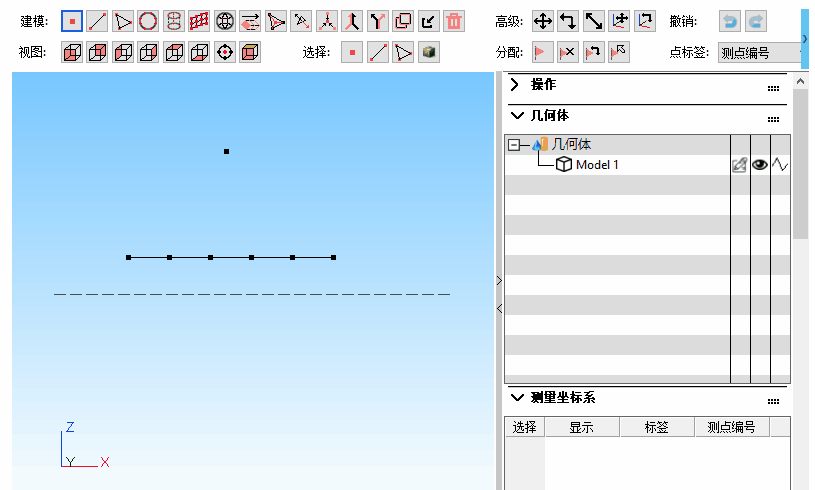

“点”:如果勾选,在每次点击鼠标左键时在该位置创建一个点。

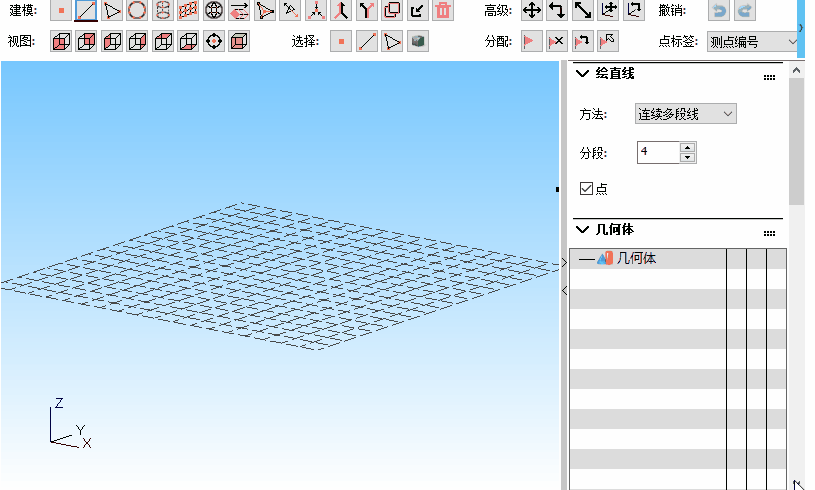

“分段”可用于将直线分段,绘制均匀分割的线段:
在绘制时,可按住键盘Ctrl键,显示绘制辅助线。
拾取已存在的点

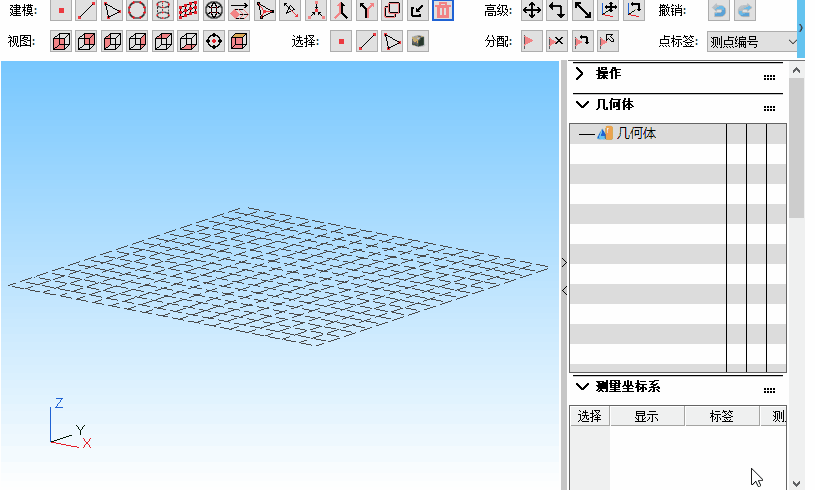

如果已经存在其他几何点,可以选中该几何模型,再点击“绘直线”命令,移动光标位置可以拾取已经存在的点,实现在点模型上绘制线模型。
导入CSV模型

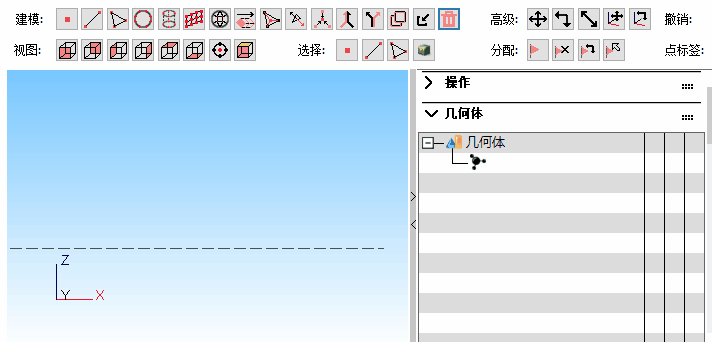

在几何建模界面一个个输入坐标的方法可能效率偏低,您可以编辑几何点CSV文件,然后利用模型导入功能,导入这些测点。
几何模型的CSV文件格式,请参考csv模型文件定义说明
