绘点

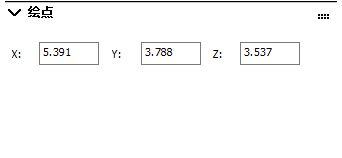

点击建模工具栏“绘点”按钮,进入绘点状态。界面右侧将显示绘点属性界面。

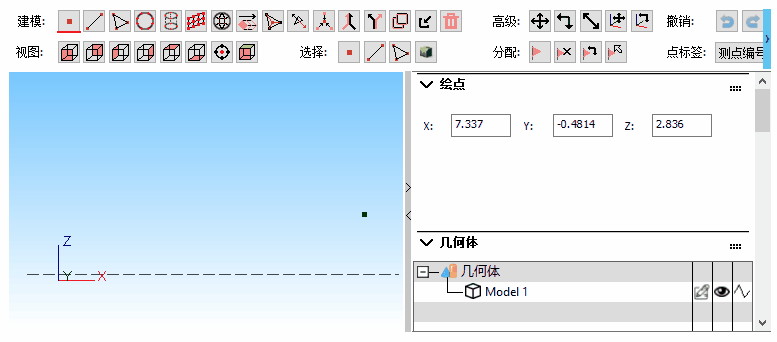

自由绘制
将鼠标移动至三维界面,会显示预览点,同时右侧的“绘点属性”中实时显示当前点的坐标,点击鼠标左键在该位置绘制一个点,立即进入绘制下一个点的状态。再不改变视角的情况下,所绘制的点将处于垂直于视线的一个平面上。

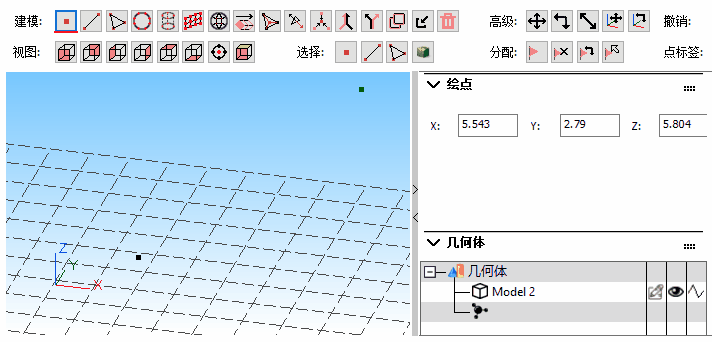

在绘制时,可以按住键盘上的Ctrl键,此时会以上一次绘制的点为参考显示X,Y,Z方向的辅助线,靠近辅助线,新建的点将绘制到辅助线上。

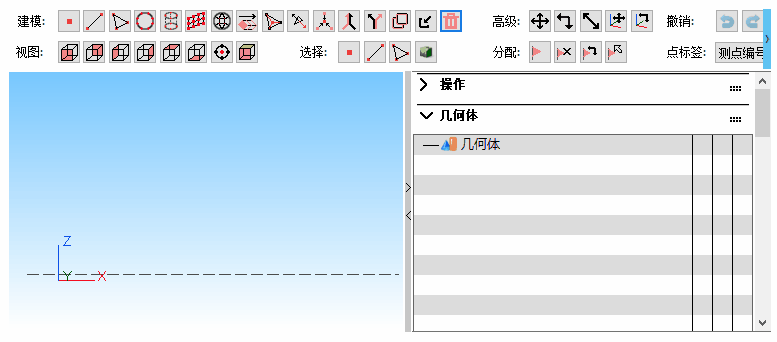

精确输入坐标
如果需要输入精确坐标来绘制点,请遵循以下步骤反复创建多个点:
- 将鼠标移动至三维视图区域,预览点跟随鼠标移动,表明处于新建点状态
- 在“绘点属性”中输入坐标值,输入"回车"代表输入完成,预览点默认变为黑色,表明点已经建立,此时可继续修改该点坐标值。一旦将光标移动至三维区域,将切换至步骤1的状态。
您可进一步观看视频,精确输入坐标以创建点。

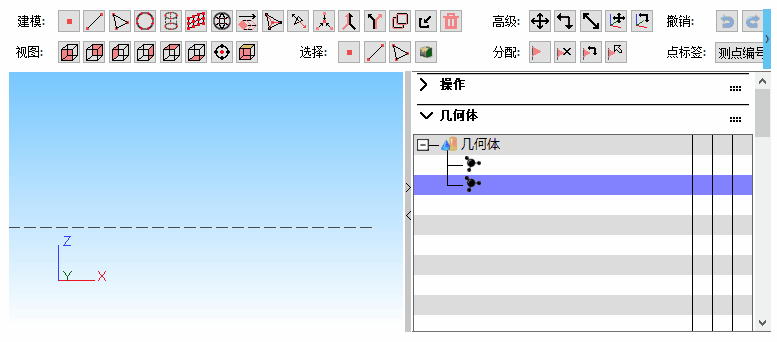

导入CSV点坐标
在几何建模界面一个个输入坐标的方法可能效率偏低,您可以编辑几何点CSV文件,然后利用模型导入功能,导入这些测点。
几何模型的CSV文件格式,请参考csv模型文件定义说明
