Modbus设置
相关视频：Modbus设置
1. 概述
2. 步骤
2.1 打开设备管理对话框

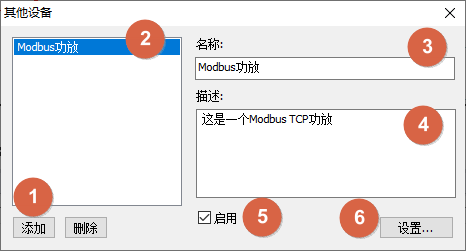

点击“菜单-设置-设备联动-设备管理”1，打开设备管理对话框。
您可以按如下步骤添加一台设备：
- 点击左下角“添加”按钮，添加一台设备；
- 选中刚刚添加的设备，在右侧编辑其名称和描述；
- 确认“启用”已勾选；
- 点击右下角“设置...”按钮，配置该设备的具体参数。
2.2 通讯设置
点击设备管理的“设置...”按钮后，将打开“自定义设备”对话框，您将在此处进行具体的通信参数和协议设置。
您可以按如下步骤进行设置：
- 在“连接”选择框中，选中"Modbus"。

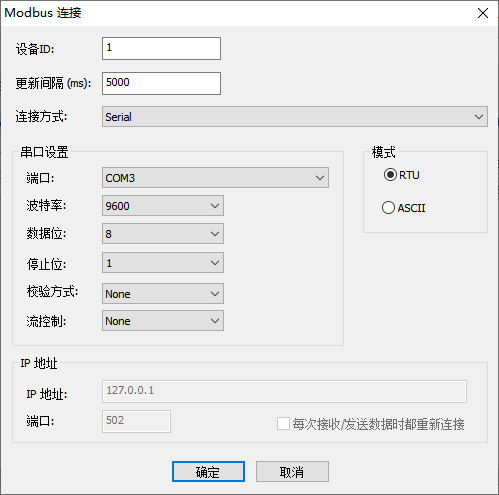

- 点击“连接设置...”按钮，打开Modbus连接设置”对话框，请按照您所使用的功率放大器设置，配置此处的各参数。各参数具体含义如下：
- 设备ID: 当前设备的ID号；
- 更新间隔：LabGenius将按照该设置的时间间隔获取设备状态，单位ms；
- 连接方式：Modbus的具体连接方式，包括Serial(串口), TCPIP, UDPIP等
- 串口设置：通信所使用的串口参数；
- IP地址：通信所示使用的网络参数;
- 模式：数据通信时使用的编码模式;
点击“确定”按钮，保存该设置。此时在“自定义设备”对话框“连接设置...”右侧将显示连接设置的基本信息，您可以再此确认是否设置正确。
2.3 协议设置

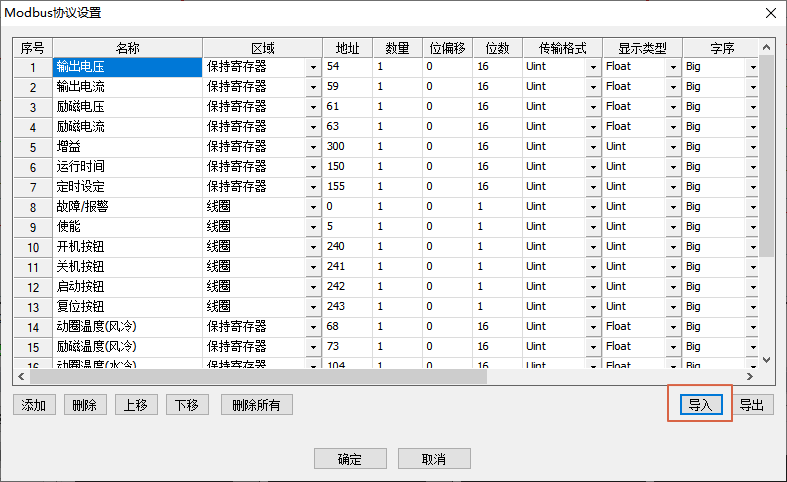

点击“自定义设备”对话框右侧的“协议设置”按钮，打开Modbus协议设置对话框。
在该对话框中，根据您的协议，配置各通信项目。您可以导入我们提供的预定义协议文件2。
点击“确定”按钮完成协议设置。
2.4 设备模型

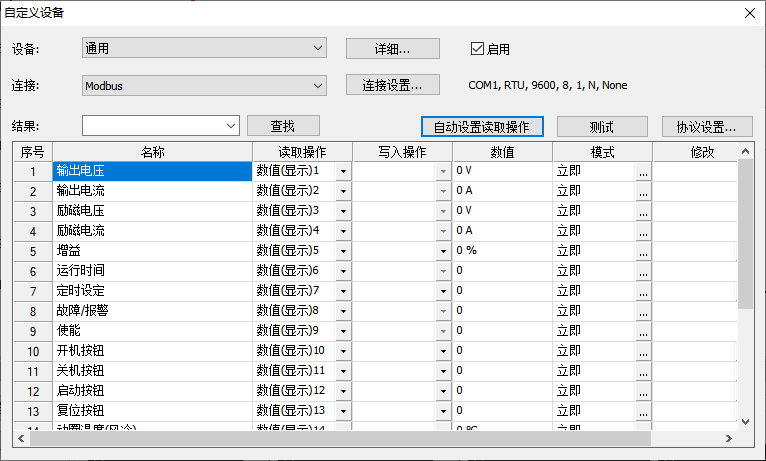

目前Modbus的连接和协议均已经配置完毕，还需要对软件将如何使用这些数据进行配置。当您的数据数量较少，并且这些数据全部只用于查看时，您可以点击“自动设置读取操作”，软件自动将所有数据设置为读取操作，您可后续在“设备联动”面板，查看这些数据。
如果这样配置不满足您的要求时，您可以继续查看设备模型，查看如何配置这些项目。
3. 相关阅读
此时，您已经完成Modbus设备的全部设置，您可以关闭“自定义设备”和设备管理对话框。软件将自动弹出“设备联动”面板。
您可以继续阅读以下内容，查看各功能的具体用法：
