等色彩线
等色彩线是将多个信号或多帧信号的数据,根据色彩轴转换为颜色进行显示的数据可视化方法。对于发现信号随时间、角度等状态的变化规律具有重要的作用。

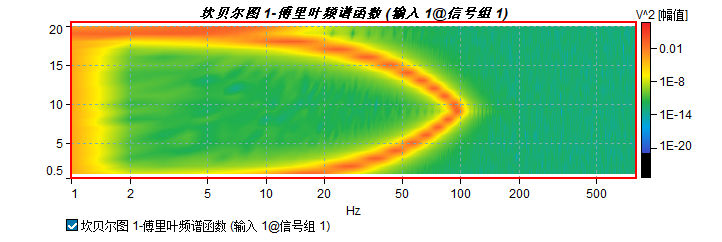

目前系统中提供了3种类型的等色彩线视图:

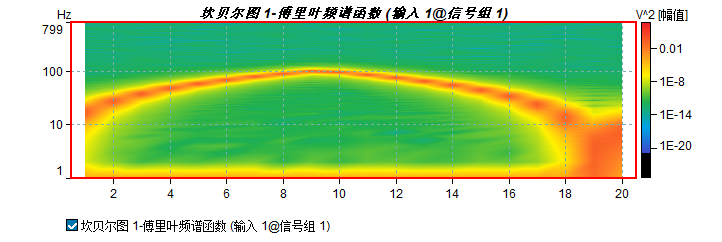

将等色彩线的横轴(X)和纵轴(Z)交换

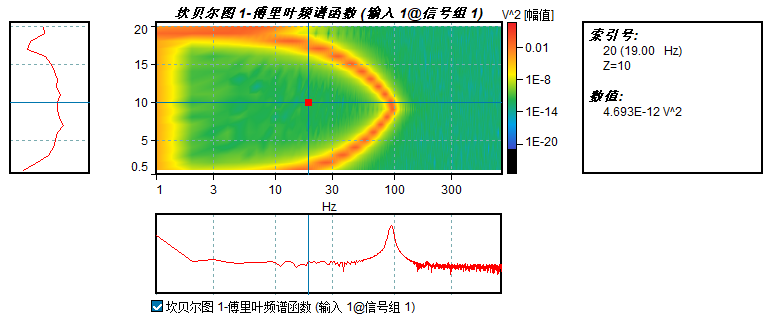

在等色彩线基础上,根据光标位置显示投影曲线
由于三种等色彩线的都是在基本”等色彩线“基础上实现的,因此接下来主要针对”等色彩线“进行说明。
切换方式

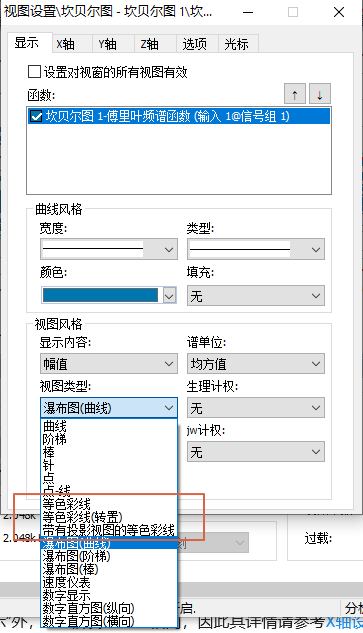

”视图设置“对话框--”显示“--”视图类型“进行切换,如图所示:

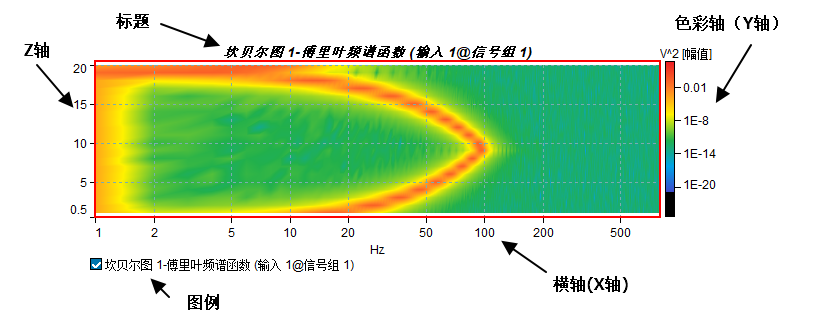

视图结构
由于等色彩线视图的显示方式与其他视图不同,因此其横轴、纵轴、色彩轴与X、Y、Z的对应方式不是特别直观,需要注意。
其中横纵体现的是显示位置,X、Y、Z强调数据来源。一般X指数据的时间、频率、角度等自变量,Y指实际测量或计算的数据是因变量,Z指多个信号或数据帧的索引或相关状态数据。
在等色彩线中,其对应关系如下:
- 横轴 <--> X轴
- 色彩轴 <--> Y轴
- 纵轴 <--> Z轴
等色彩线(转置)横轴与纵轴的位置进行了交换。
各坐标轴的相关设置可参考X轴设置,Y轴设置,Z轴设置。色彩轴可在”偏好设置“--”颜色“--”等色彩线“中设置,其设置请参考视图的风格化中的相关内容。
其他相关选项

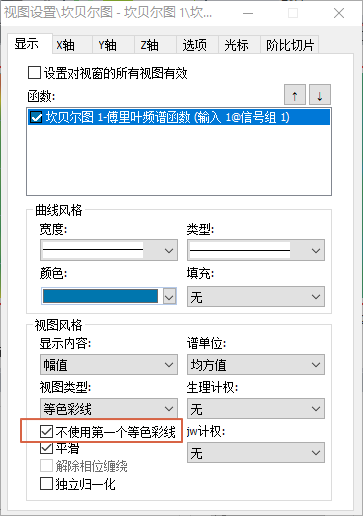

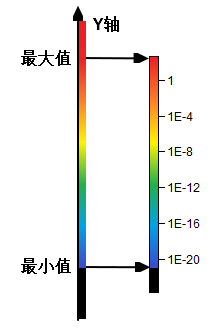

不使用第一个等色彩线

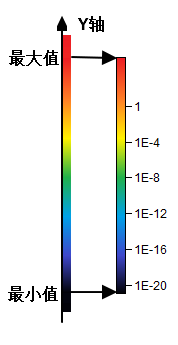

其颜色取值方式如下:

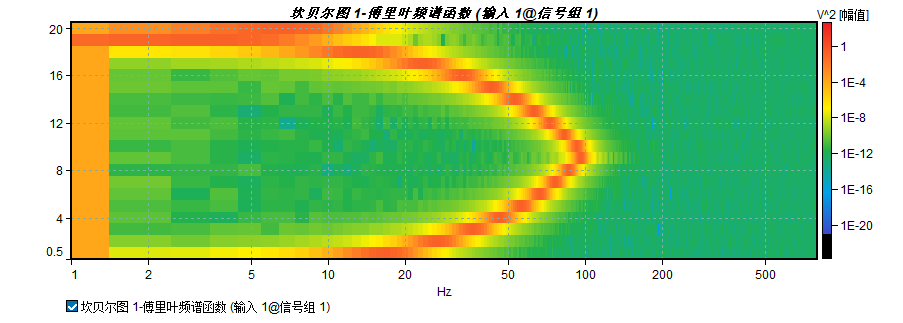

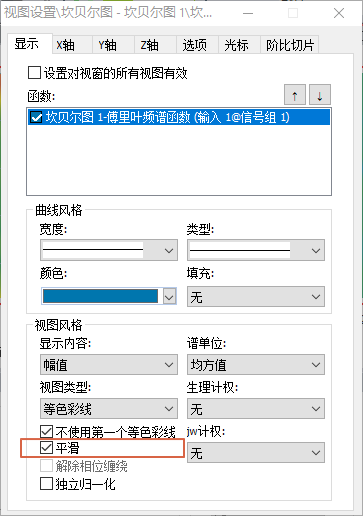

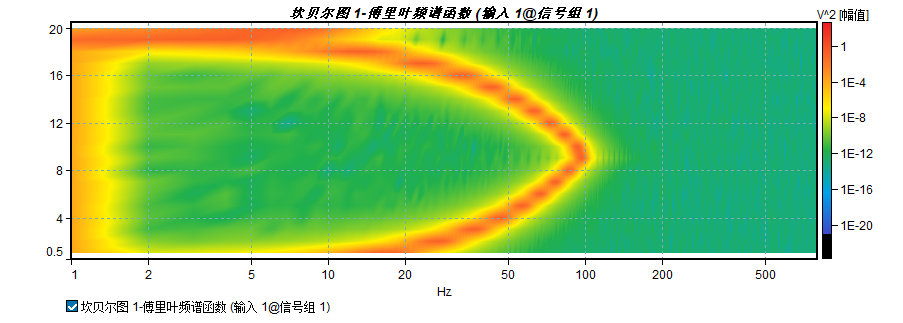

平滑

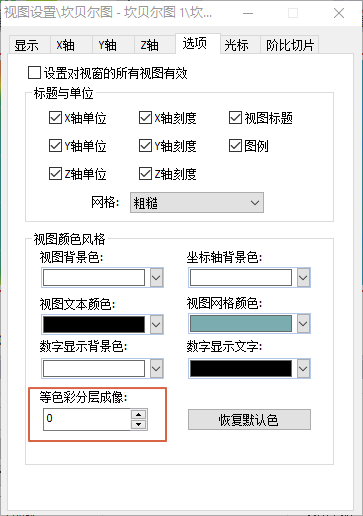

等色彩分层成像
等色彩分层成像的数值含义如下:
- 正值N:用第一个颜色替换色彩轴第一个颜色之前的颜色
- 负值N: 用最后一个颜色替换色彩轴倒数第几个之后的颜色
