自由光标与单线光标类似,但是可以给出多条光标信息,并且其内容可以相对更加自由。

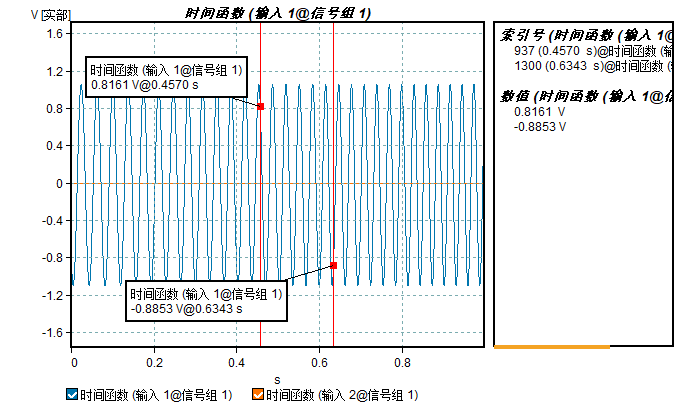

自由光标

光标切换

  1. 菜单--光标--自由光标
  2. 工具栏--光标--自由光标

自由光标工具栏图标

第一次点击该光标时,视图可能没有发生变化,您可手动添加一个自由光标。

光标操作

  • 添加自由光标:在视图区域点击鼠标右键,选择”自由光标“--”添加自由光标“,在光标所在位置添加一个自由光标。
  • 删除自由光标:在自由光标线上,点击鼠标右键,选择”自由光标“--”删除自由光标“可删除该光标。
  • 显示/隐藏自由光标文本:因为在视图右侧会默认显示自由光标位置和数值,因此您可以控制跟随光标的文本区域的显示或隐藏
  • 当前光标:鼠标最后点击的光标线为当前光标
  • 光标移动:鼠标拖动,或键盘左右键可移动光标线
  • 文本区域移动:鼠标拖动光标区域以移动
  • 光标区域文本编辑:双击文本区域可编辑显示内容

文本区域自定义

自由光标的文本区域可自定义,其内容中能够匹配关键字的部分将被函数的实际数值替换,替换关键字及其含义如下:

  • [X]: 光标位置的X数值
  • [XU]: X轴单位
  • [I]: 光标位置数值对应的索引
  • [Y]: 光标位置的Y数值
  • [YU]: 光标位置的Y单位
  • [YDB]: 光标位置的Y数值转为dB的数值
  • [YDBU]: 光标位置的Y数值转为dB后的单位
  • [RMS]: 该光标对应信号的整个范围内的 RMS
  • [VRMS]: 该光标对应信号的可视范围内的 RMS
  • [SignalName]: 光标对应信号的函数名
  • [NAME]: 光标对应信号的函数名

关键字大小写敏感

自由光标的风格化

自由光标可以在”偏好设置“--”数据视图“中设置线、边框、字体等内容。
