拾取点、线、面
点线面是几何模型的基本构成元素,在拾取某个模型上的点、线、面时,请先使用鼠标右键选中该模型,拾取操作将限定在该模型上进行。
基本操作步骤
- 鼠标右键选中需要拾取的模型
- 选择工具栏中选择点、线或面命令
- 选择拾取的方式(点选、框选、圆选)
- 确定是否要同时拾取不可见部分
- 在视图中操作鼠标进行拾取
点的拾取
移动光标至需拾取点,点击鼠标左键选择。
在视图中按住鼠标左键,拖动光标会显示一个提示框,在框内的点将被选中。

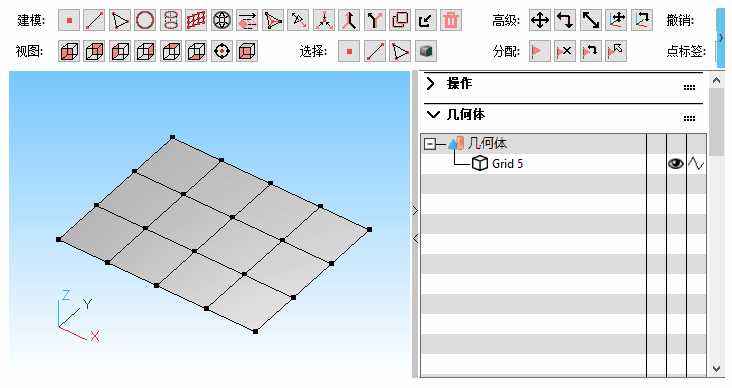

在视图中移动光标会显示一个圆形提示框,按住鼠标左键,拖动光标,该圆经过的区域如果存在点,该点将被选中。
线的拾取

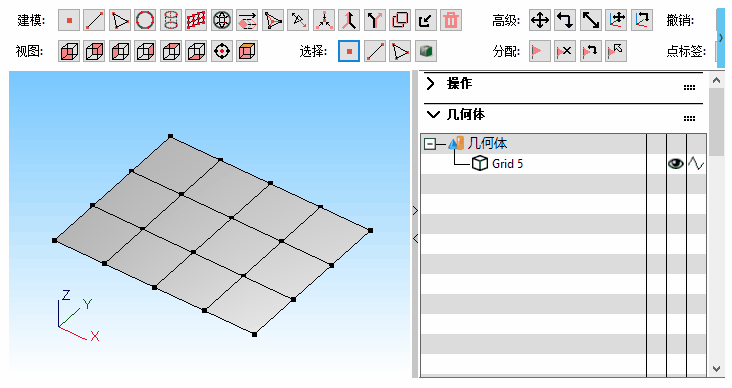

移动光标靠近需拾取线,点击鼠标左键选择。

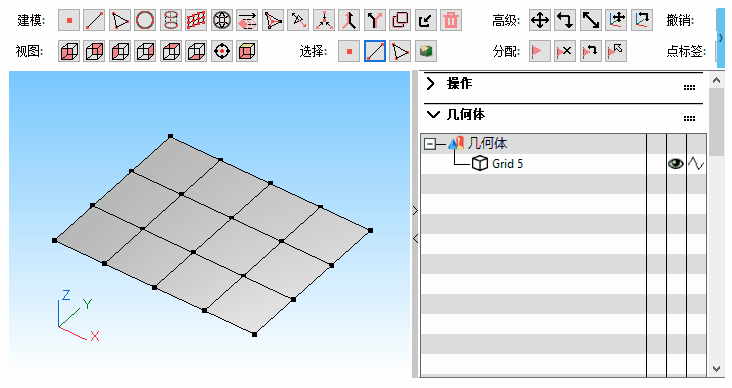

在视图中按住鼠标左键,拖动光标会显示一个提示框,框经过的线将被选中。

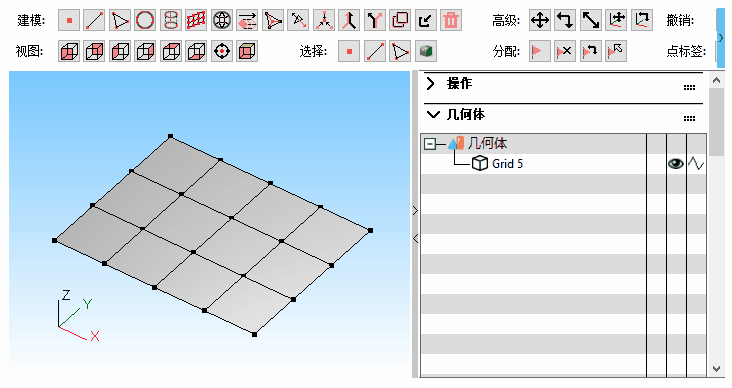

在视图中移动光标会显示一个圆形提示框,按住鼠标左键,拖动光标,该圆经过线将被选中。
面的拾取
面的中心点是面的拾取点,因此点选、框选和圆选如果拾取到了面的中心点,就会被认为拾取。
移动光标靠近需拾取面的中心点,点击鼠标左键选择。当前由于面的中心点未显示,所以点选方式不方便。
在视图中按住鼠标左键,拖动光标会显示一个提示框,面中心点在框范围内的面被选中。

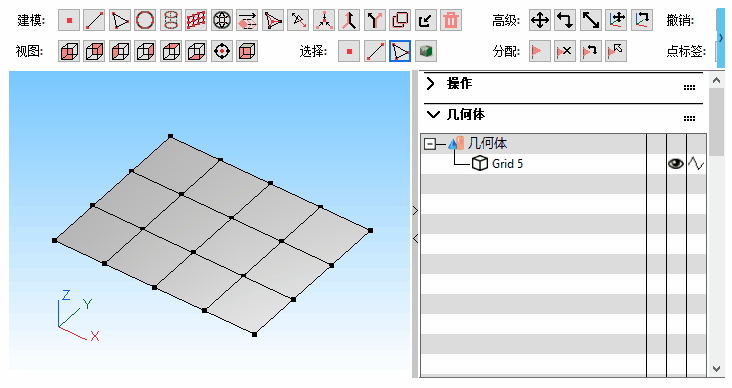

在视图中移动光标会显示一个圆形提示框,按住鼠标左键,拖动光标,该圆经过面中心点的面将被选中。
多选
拾取默认是单选模式,即拾取新对象前会清除已经选中的对象的选中状态。您可以按住Ctrl,避免清除上次的选中对象。
可选择不可见

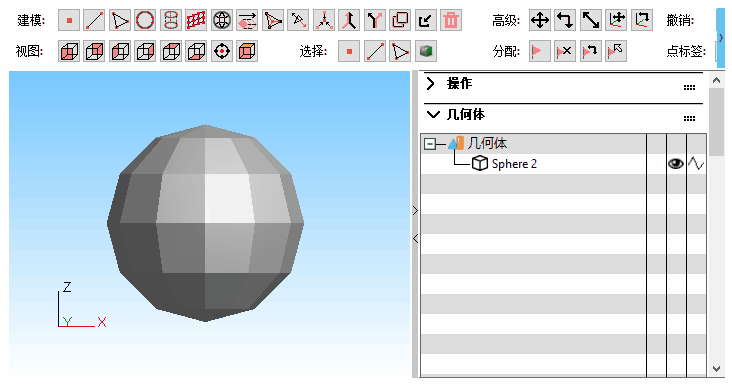

当模型的一部分,在某个角度下会被另一部分遮挡时,勾选“可选择不可见”,在拾取时可以同时拾取这些不可见部分的对象。
注意
- 当一条线的两个端点被拾取时,认为该线也被拾取
- 当一个三角面的三个端点被拾取时,认为该面也被拾取
- 当一条线被拾取时,其两个端点也被认为被拾取
- 当一个面被拾取时,其三个端点三条线也被拾取
