数字直方图(纵向)

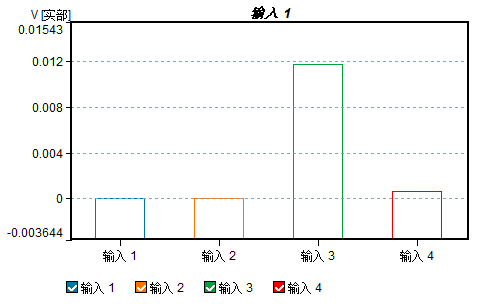

数值直方图纵向

数字直方图是查看数据的有效方式,对于多个不同结果间的对比提供直接的可观测结果。

如何切换

”视图设置“对话框 -- ”显示“ -- ”视图类型“中选择”数字直方图(纵向)“,可切换至该显示方式。

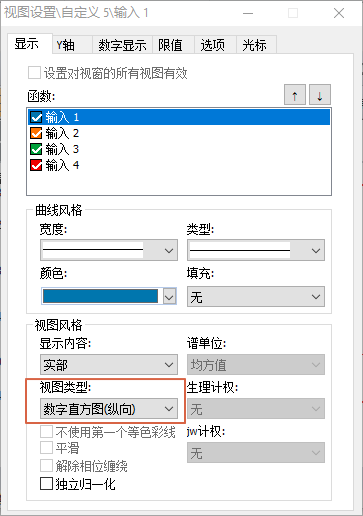

切换至数字直方图

数值显示与限值

直方图的可显示数值与限值的计算方式和显示模式与数字显示视图完全一致,详情请参考相关内容。当超出限值时Bar的填充色将设置为限值颜色。

Bar的曲线风格与填充

1. 显示项目数量等于1个

直方图中每个Bar可独立控制显示的曲线风格和填充颜色。”视图设置“对话框 -- ”显示“ -- ”曲线风格“中可对”函数“中选中的函数进行设置。

Bar风格设置

其含义如下:

宽度
Bar边框的宽度
类型
Bar边框的线型,当宽度不为1时设置无效
颜色
Bar边框的颜色
填充
Bar内部的填充颜色

可选”无“或”纯色“,选择”纯色“时,右上角会显示一个颜色设置框,可设置填充颜色。

选择其他如”渐变色“时,将以”纯色“方式显示。

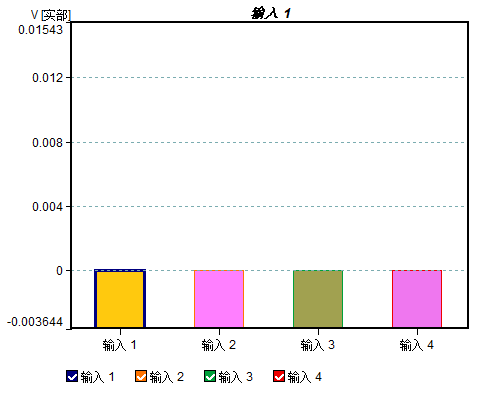

调整风格后的视图

2. 显示项目数量多于1个

当”数字显示“ -- ”显示项目“中,选中多个项目时,Bar的填充颜色将忽略”填充“设置,而是根据”显示项目“前颜色框中的颜色显示,边框颜色、宽度和线型仍然可以独立设置。

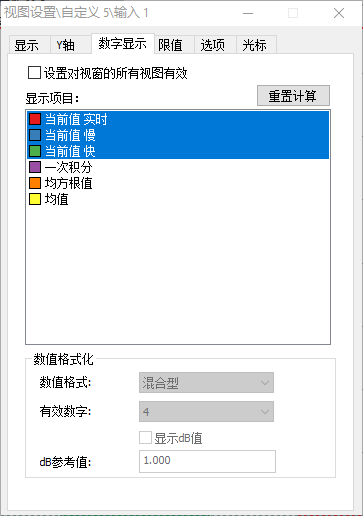

多个项目时的显示设置

其结果为:

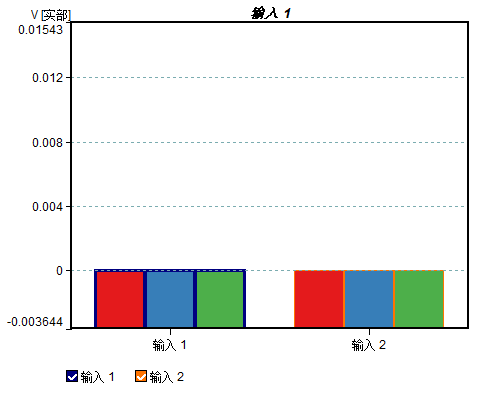

多个显示项目时的视图
