CSV几何模型格式说明
CSV(Comma-Separated Values)逗号分隔值文件格式,是常用的数据存储和交换格式。其以文本方式存储数据,并利用逗号分隔数据。LabGenius定义了特定的格式以使其可以用于存储简单几何结构,便于用户创建一系列的点。
基本的文件格式下所示:
1 2 3 4 5 6 7 8 |
|
第一行为文件头,其余为数据行,每行的列数应该相同。
文件头必须以“n”,“x”,“y”,“z”列开头,“l”列可以有0或多个,文件中所有文本需要是英文半角。各列的含义如下:
-
n: 点的标签,可以为空
-
x: 点的x坐标
- y: 点的y坐标
- z: 点的z坐标
- l: 该点与其他点的连线,其数值为点的从1开始的索引
将该文件用excel或wps打开显示为表格的形式,您可以在利用这些软件编辑,最后存储为csv格式。
n | x | y | z | l | l | l | l |
---|---|---|---|---|---|---|---|
1 | 0 | 0 | 1 | ||||
2 | 1 | 0 | 1 | 1 | |||
3 | 2 | 0 | 1 | 2 | |||
4 | 3 | 0 | 1 | 3 | |||
5 | 4 | 0 | 1 | 4 | |||
6 | 5 | 0 | 1 | 5 | |||
7 | 2.5 | 0 | 4 | 1 | 3 | 4 | 6 |

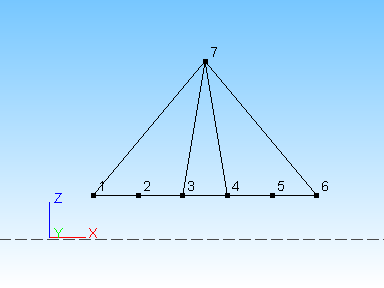

导入几何建模后,最终显示为:
