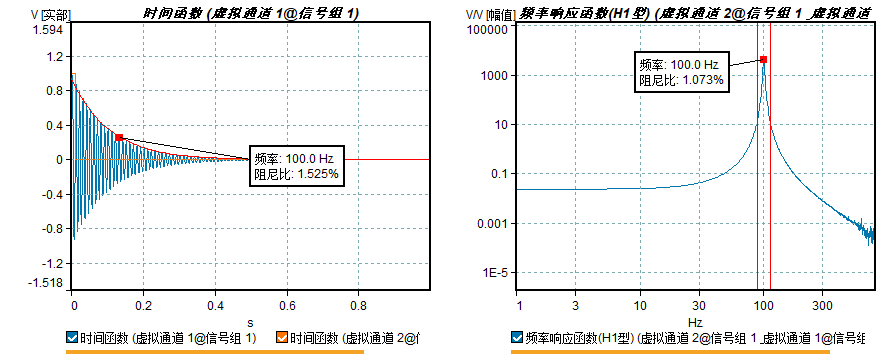

阻尼光标
光标切换
- 菜单--光标--阻尼光标
- 工具栏--光标--阻尼光标

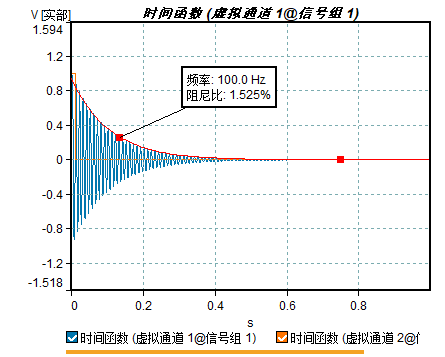

时域信号的阻尼光标
时域信号阻尼通过拖拽拟合线的两个操作点，使其与被测曲线的包络线重合来确定阻尼比。
其计算公式为：
其中amp为幅值，freq为信号振荡频率，damping为阻尼；amp和damping是需拟合的参数。双击文本区域可以修改信号频率。
频域信号的阻尼光标
频域信号的阻尼光标可选峰值监测、圆拟合、正交多项式和传递函数拟合方法。通过拖拽峰值两侧的竖线，可以修改分析的频率范围。峰值监测和圆拟合将给出频率和阻尼比。正交多项式还会绘制拟合曲线。传递函数拟合则给出传递函数系数，并绘制拟合曲线。

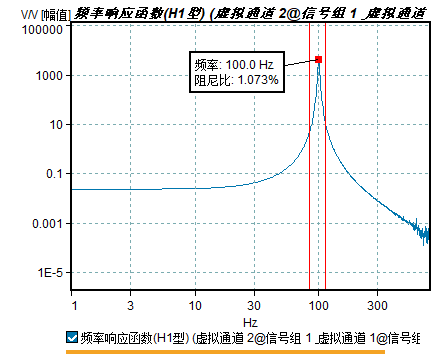

峰值监测

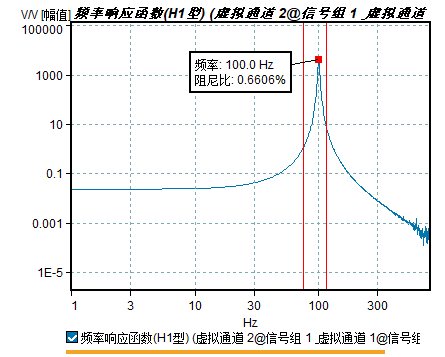

圆拟合

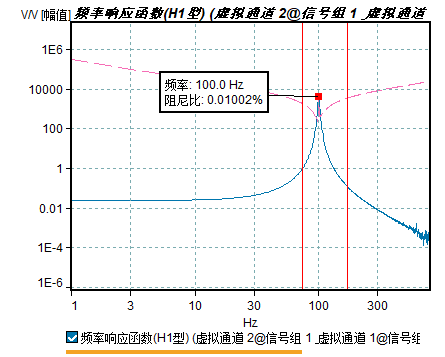

正交多项式法

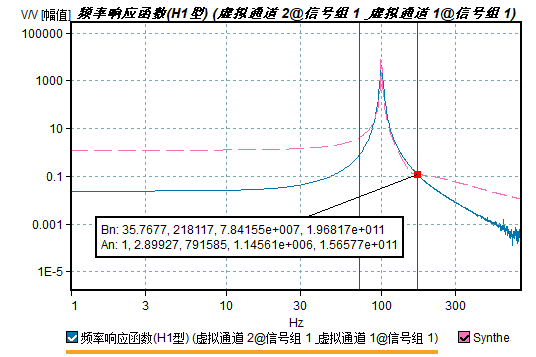

传递函数拟合
