测试流程
通用测试流程
虽然每个采集分析应用具备不同的功能,但是他们都在测试流程,基本界面结构等具有很多相同之处。

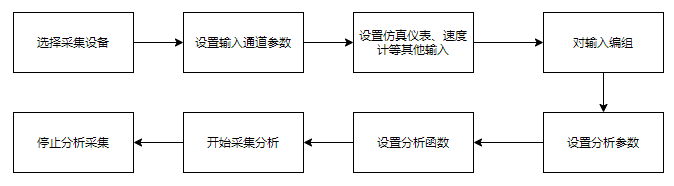

基本的采集分析流程如下:
其中:
- 选择采集设备:通常已经在欢迎界面中确定。
- 设置输入通道参数:根据您的被测物理量和所选传感器,设置输入通道参数。
- 设置其他输入:根据测量需要,配置数字输入、仿真仪表等内容。
- 设置分析参数:根据试验要求设置分析参数
- 设置分析函数:管理需要分析的函数及其参数
- 开始采集分析:开始采集--开始分析
- 停止分析采集:分析完成后,停止分析--停止采集
基本软件界面
LabGenius针对测试流程的各个部分,提供了相应的界面进行操作,对于各应用的相似部分将在此处说明。
下表为各测试流程对应的软件界面:
操作流程 | 界面选择 | 描述 |
---|---|---|
选择采集设备 | 1. 欢迎界面--授权数据库 2. 设置面板--设备查找 |
查找并选择采集或控制设备 |
设置输入通道参数 | 设置面板--通道设置 | |
设置其他输入 | 示波器管理 | 鼠标右键选择对应分类,添加、删除或设置各项 |
设置分析参数 | 分析仪管理 | |
设置分析函数 | 函数管理 | 鼠标右键选择属性,可勾选需要的分析函数并配置其参数 |
开始采集分析 停止分析采集 |
1. 菜单--测试 2. 测试工具栏 |
其中:
- 设置面板、示波器管理、分析仪管理、函数管理都是可停靠窗口
- 设置面板提供了各个参数设置面板的导航按钮

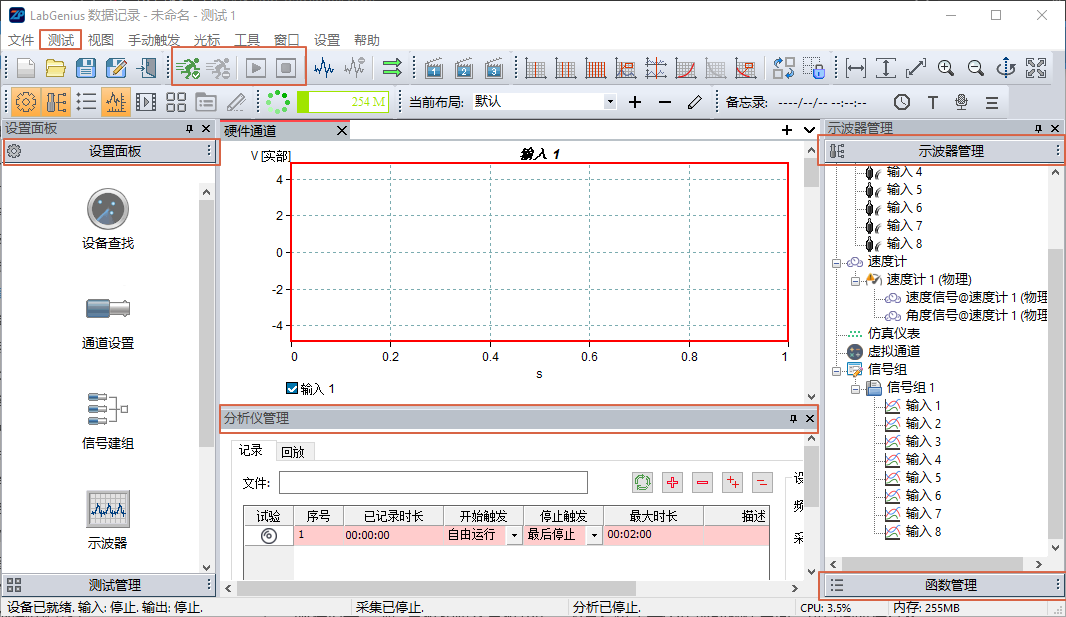

典型的采集分析应用界面如图所示:
