数字显示

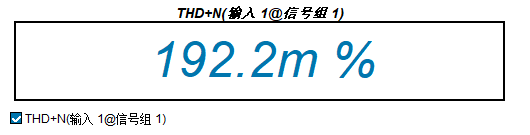

当仅关注信号的当前值而不是随时间变化的曲线时,数字显示是一种是否直观的数据可视化方式。

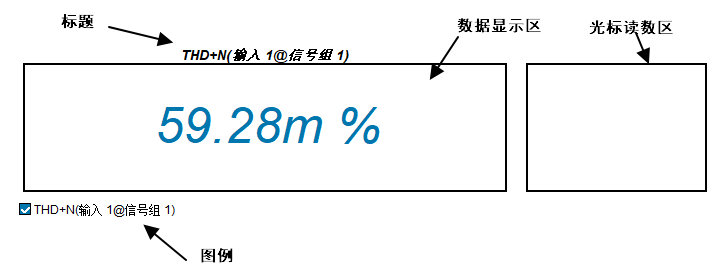

基本结构
其基本结构包含:
- 标题
- 数据显示区
- 图例
- 光标读数区
如何切换

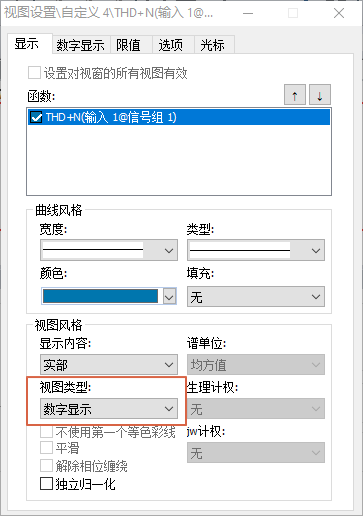

任何可以数值显示的视图上,双击打开“视图设置”对话框,在“显示”--“视图类型”中选中”数字显示“即可。
显示项目

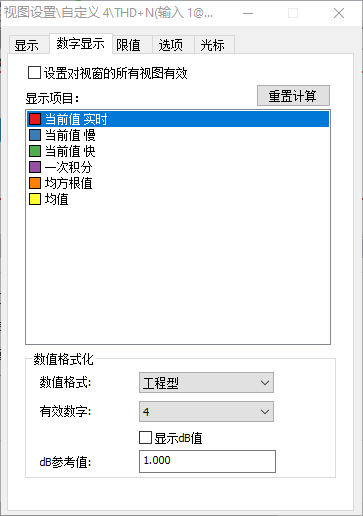

初次切换至数字显示时,默认显示信号的实时当前值,您可以在”视图设置“对话框中,”数字显示“--”显示项目“中选择需要显示的内容。
其中各项目的含义如下:
- 当前值 实时:当前信号最后一个更新的数值
- 当前值 慢:当前信号慢档平均结果
- 当前值 快:当前信号快档平均结果
- 一次积分:该信号的一次积分结果
- 均方根值:该信号的均方根值
- 均值:该信号的线性平均值
由于计算项目中涉及平均等内容,因此必须明确计算的开始和结束范围,以下几种情况会导致计算项目重新开始:
- 切换至数字显示
- 在显示项目中选中该项目
- 将新的信号拖入该数字显示视图
- 点击”重置计算“按钮
数字格式化
您可以在”视图设置“对话框中,”数字显示“--”数值格式化“中设置数值的格式化方式。
其中数值格式和有效数字请参考数值格式
显示dB值,用于控制是否将数值显示为dB,其计算公式为: 其中Value为计算项目的数值结果,为dB参考值。
限值

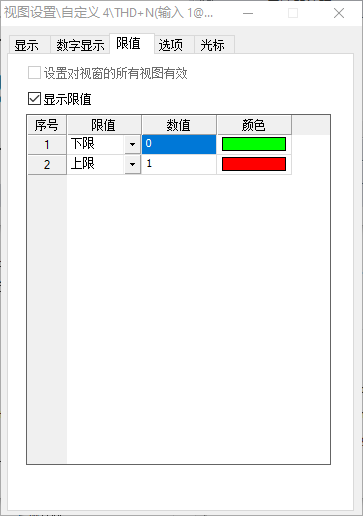

数值显示可以设置信号上下限,当信号超过限值时,更改显示颜色。您可以在”视图设置“对话框中,”限值“中设置限值。
其中: - 显示限值:控制是否判断超出限值 - 上限:判断是否高于该限值 - 下限:判断是否低于该限值 - 数值:限值的具体数值 - 颜色:当超出或低于限值时显示的数值颜色

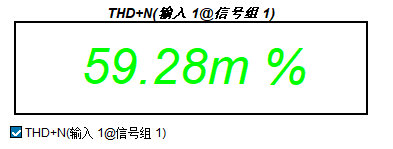

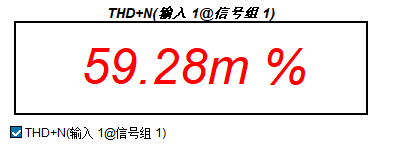

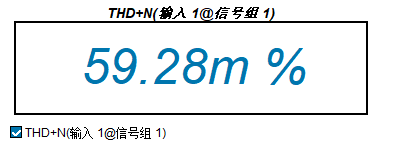

当信号超出上显示或低于下限时将切换至对应颜色, 如果限值设置有冲突,将以后面的为准:
