绘圆柱体

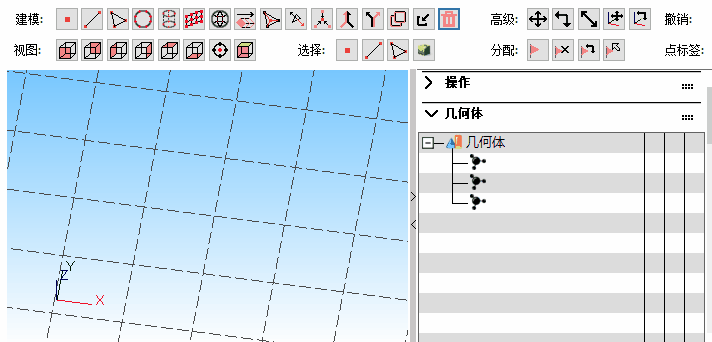

点击工具栏按钮“绘圆柱体”,进入绘圆柱体状态,右侧显示“绘圆柱体”属性面板。
自由绘制
基本操作步骤如下:
- 点击“绘圆柱体”命令
- 在绘图区移动光标,点击左键确定圆柱体的位置
- 在右侧的“绘圆柱体”属性面板中调整模型属性
属性面板的参数含义如下:
- 扇形:将圆柱平均风格的扇形数量
- 外半径:圆柱的外侧半径长度
- 内半径:圆柱的内侧半径长度,如果设置为0,圆柱的内部将不出现空洞
- 高度:圆柱体的高度
- 分割:圆柱体沿高度方向分割段数
- 点:是否创建点
- 线:是否创建线
- 三角面:是否创建三角面
圆柱体的底圆默认绘制在X-Y构成的平面上,高度沿Z轴方向,如果需要进一步调整位置和方向请参考模型变换
