带光标

带光标用于在视图上标记多个范围,获取各带光标上的精确读数,很多统计量也会针对各带光标确定的范围进行计算。

统计量根据视图中信号不同会有所区别;当显示多个带光标时会通过颜色进行区别。

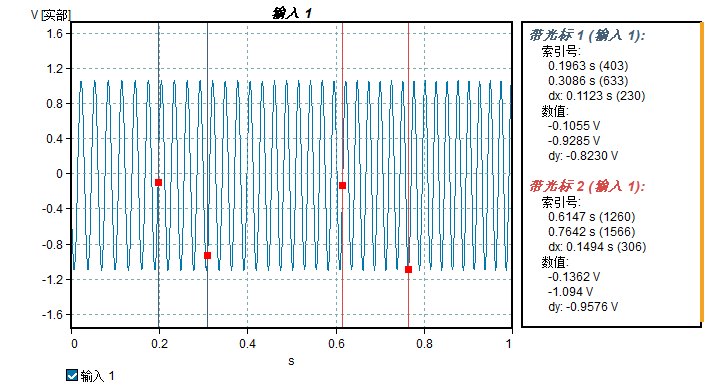

带光标

切换方式

  1. 菜单--光标--带光标

  2. 工具栏--光标--带光标

带光标工具栏图标

创建多个带光标

点击”带光标“后,默认显示一个带光标,您可以用鼠标右键点击带光标线,会弹出带光标菜单。

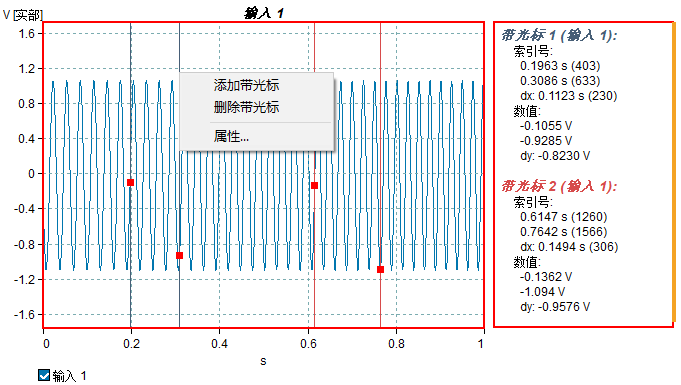

带光标菜单

其功能分别是:

  • 添加带光标:创建一个新的带光标
  • 删除带光标:删除当前选中的带光标
  • 属性:设置带光标属性

带光标的相关设置和操作

  • 鼠标左键可点击并拖动光标线
  • 当前带光标:当存在多个带光标时,最后一个被鼠标点击的光标是当前带光标
  • 键盘左右键可移动刚刚点击的光标线
  • 光标对应信号:光标被创建时的当前信号为该光标对应的信号,键盘上下键可修改当前光标对应的信号。

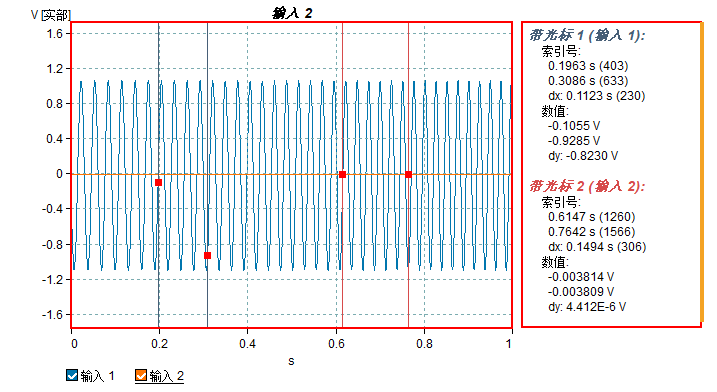

带光标对应不同的信号

  • 带光标属性: 右键点击带光标,选择属性,可设置带光标属性,可分别设置左右两条线的位置和显示颜色

带光标属性
