Y轴（纵轴）设置

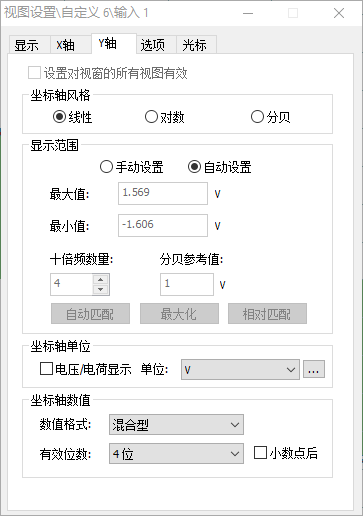

双击视图Y轴区域或打开“视图设置”对话框后切换至"Y轴"，可打开"Y轴"设置属性页。
各项设置的具体内容为：
- 设置对视窗的所有视图有效：勾选后此处设置会同时影响视窗内的所有视图。仅当视窗内显示的是同一组信号的组视图时有效。
- 坐标轴风格：
- 线型：线型显示
- 对数：对数显示
- 分贝：数据转换到分贝后显示
- 显示范围：
- 手动设置：选中后可编辑最大值、最小值，自动匹配可用
- 最大值：横轴的最大值
- 最小值：横轴的最小值
- 十倍频数量：坐标轴风格为对数或分贝时，且最大值确定后，可用与计算最小值，其公式为：，其中dec为十倍频数量。
- 分贝参考值：将数值转换到分贝的参考值，计算公式为，其中Val为原数值，dbRef为分贝参考值。
- 自动匹配：根据信号的数据范围自动设置，通常会上信号完整显示，且上下保留1/4的空间。
- 最大化：根据信号的数据范围自动设置，根据其最大最小值设置坐标轴范围。
- 相对匹配：去当前视窗中的所有视图中信号的最大最小值，再根据自动匹配方式设置纵轴范围。
- 自动设置：自动设置视图的纵轴范围，信号每次更新后都会自动设置其范围，其计算过程与“自动匹配”一致。
- 坐标轴单位：
- 电压/电荷显示：当信号是示波器时，可根据灵敏度设置转换为电压和电荷。
- 单位：当前信号的显示单位
- ...: 当需要的信号不存在时，可手动补充单位，参见：单位编辑器
- 坐标轴数值：坐标轴数据到字符串的转换方式，参见数字格式化。
