模型变换
模型变换是指通过修改模型的显示参数(位置、旋转、缩放),在不改变几何模型的情况下修改模型的实际显示效果。每个模型都可以独立设置其变换系数。

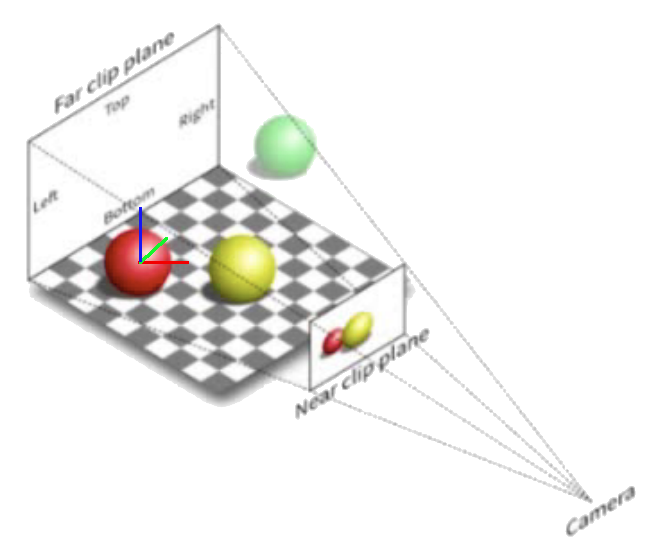

模型的坐标系
在介绍模型变换前,您必须了解模型的坐标系系统。在LabGenius中,模型相关的坐标系主要涉及以下三种:
- 模型坐标系:模型在创建时的参考坐标系。模型中各点位置是相对于其模型坐标系原点标注的。
- 全局坐标系:三维空间的参考坐标系。模型在使用中会放置在三维空间中的某个位置。
- 视图坐标系: 最终显示画面的视图坐标系。三维空间中的模型经过投影最终显示在界面上使用的坐标系。
此处的模型变换控制的是模型由模型坐标系到全局坐标系的转换方式。
模型变换
模型变换有两种方式实现:
- 使用工具栏命令,手动方式操作模型变换
- 利用模型变换面板,直接输入变换参数
模型变换命令
用鼠标右键点击模型或在”几何体“列表中点击模型,完成模型选中后,点击工具栏按钮进行相应的变换操作。
移动
旋转
缩放
移动模型坐标系
旋转模型坐标系

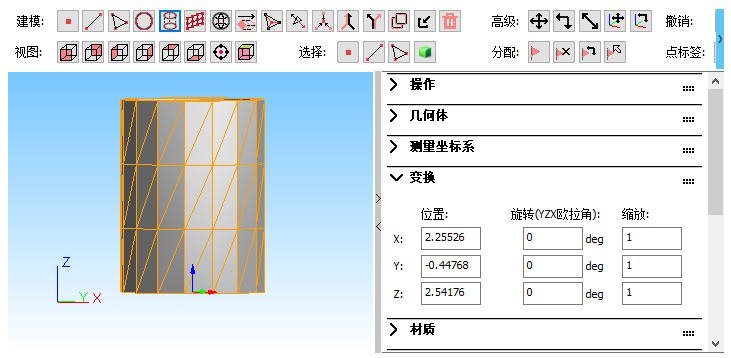

模型变换面板
用鼠标右键点击模型或在”几何体“列表中点击模型,完成模型选中后,“变换”面板将被激活,修改其参数可完成模型设置。
其中:
- 位置:模型坐标原点相对于全局坐标原点的位置
- 旋转:模型绕模型坐标系旋转的角度,旋转按照Y->Z->X的顺序进行
- 缩放:模型参考模型坐标系的缩放比例
