1208H

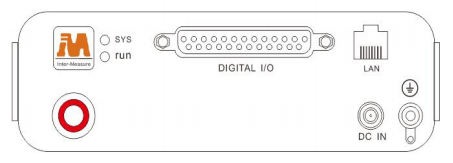

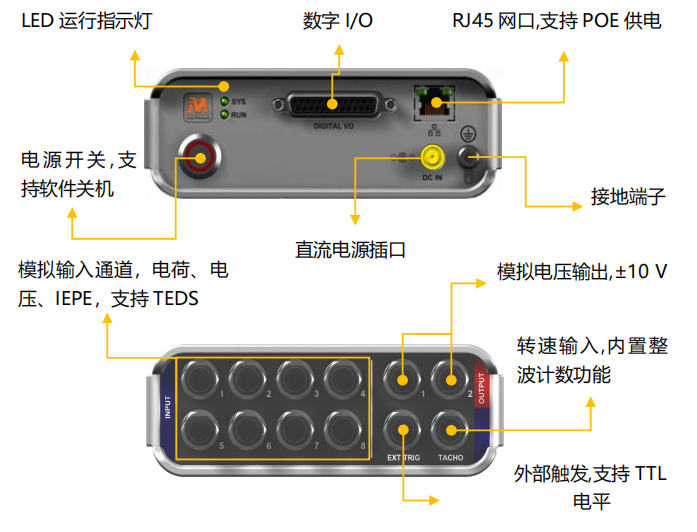

前面板
功能说明
- SYS:通讯指示灯(黄色),灯亮表示启动正常。
- RUN:运行指示灯(绿色),灯闪表示设备运行。
- POWER:电源开关命令,环形灯亮表示电源打开。
- LAN:网络通讯接口。
- DC IN:电源接口,9~36V 直流电源输入。
- GROUND:请依照国家电气安全规定和标准进行接地。
- DIGITAL I/O:数字 I/O 口。
数字I/O口管脚定义
管脚 | 定义 | 管脚 | 定义 | 管脚 | 定义 |
---|---|---|---|---|---|
1 | IN_0 | 10 | OUT_1 | 19 | NC |
2 | IN_2 | 11 | OUT_3 | 20 | VCC |
3 | IN_4 | 12 | OUT_5 | 21 | NC |
4 | IN_6 | 13 | OUT_7 | 22 | OUT_0 |
5 | NC | 14 | IN_1 | 23 | OUT_2 |
6 | GND | 15 | IN_3 | 24 | OUT_4 |
7 | NC | 16 | IN_5 | 25 | OUT_6 |
8 | VCC | 17 | IN_7 | ||
9 | NC | 18 | GND |
其中:
- NC:无定义管脚。
- GND:地。
- VCC:+5 V。
- IN_0 至 7:数字输入管脚。
- OUT_0 至 7:数字输出管脚。
注意
- 管脚 8 和 20 是+5 V 电源
- 管脚 6 和 18 是地
- 所有输入/输出管脚都是 5 V TTL 电平
- +5 V电源仅供数字 I/O 接口电路使用,其最大输出电流不超过 50 mA。

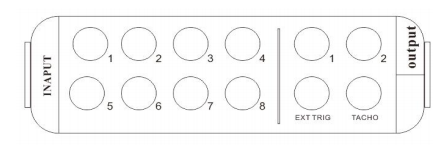

后面板
- INPUT_1 至 8 为模拟信号输入接口。可连接 IEPE 传感器或直接电压输入信号。
- OUTPUT_1 和 2 为模拟信号输出接口,可输出电压信号。
- EXT TRIG 为触发信号接口。可通过电平来触发,用于手动或自动启动数据采集功能。
- TACHO 为独立的高速采集通道,用于转速信号的采集测量,以获取转速、转角随时间的变化关系。
