绘平板

平板”工具栏

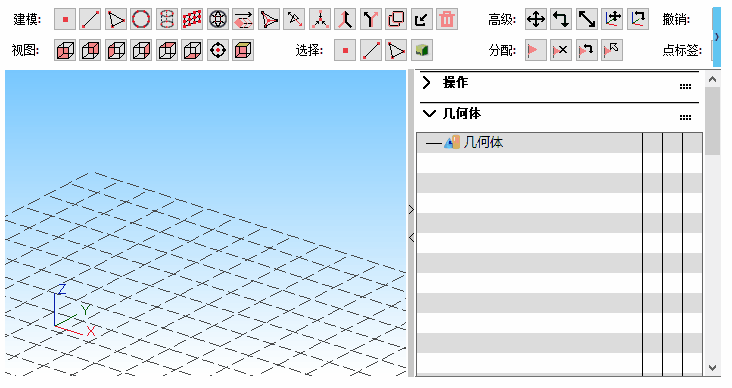

点击工具栏按钮“平板”,进入平板状态,右侧显示“平板”属性面板。

平板”属性面板

自由绘制

基本操作步骤如下:

  1. 点击“平板”命令
  2. 在绘图区移动光标,点击左键确定平板的位置
  3. 在右侧的“平板”属性面板中调整模型属性

平板

属性面板的参数含义如下:

  • X点数:X方向上的点数
  • Y点数:Y方向上的点数
  • X宽: X方向上的长度
  • Y长: Y方向上的长度
  • 点:是否创建点
  • 线:是否创建线
  • 三角面:是否创建三角面
  • 模式:三角形的划分模式

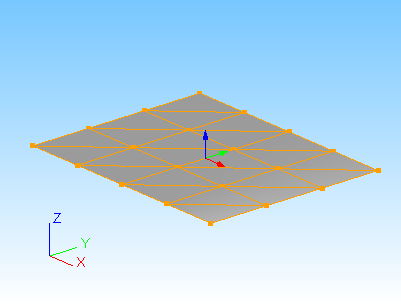

正常模式

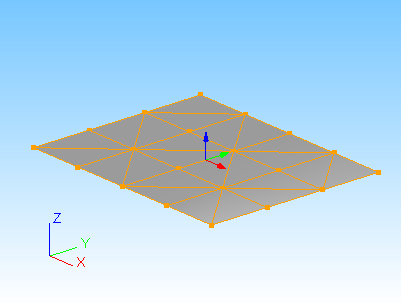

交叉模式

平板默认绘制在X-Y构成的平面上,如果需要进一步调整位置和方向请参考模型变换
