S7-200 Smart设置
1. 概述
S7-200 Smart协议是西门子PLC常用的一种通信协议，可以选择使用串口或TCPIP形式进行连接。协议的通信内容为固定格式，本软件为使用该协议的温湿度项提供支持。
2. 步骤
2.1 打开设备管理对话框

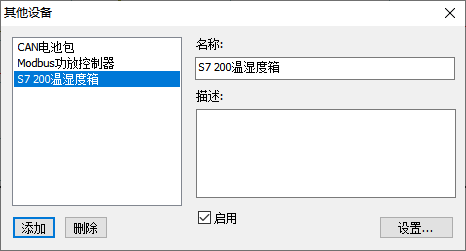

点击“菜单-设置-设备联动-设备管理”1，打开设备管理对话框。
您可以按如下步骤添加一台设备：
- 点击左下角“添加”按钮，添加一台设备；
- 选中刚刚添加的设备，在右侧编辑其名称和描述；
- 确认“启用”已勾选；
- 点击右下角“设置...”按钮，配置该设备的具体参数。
2.2 通讯设置

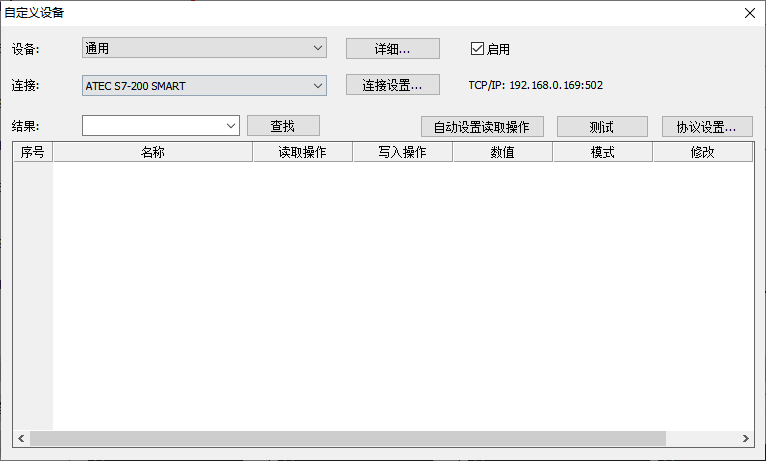

点击设备管理的“设置...”按钮后，将打开“自定义设备”对话框，您将在此处进行具体的通信参数和协议设置。
您可以按如下步骤进行设置：
- 在“连接”选择框中，选中"ATEC S7-200 SMART"。

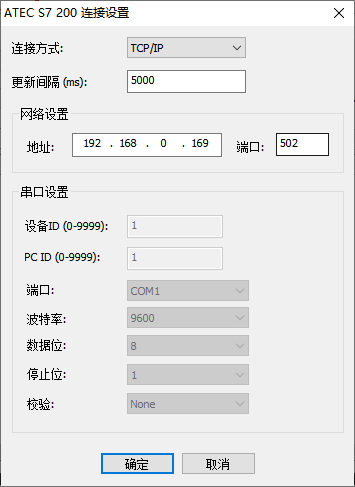

- 点击“连接设置...”按钮，打开Modbus连接设置”对话框，请按照您所使用的功率放大器设置，配置此处的各参数。各参数具体含义如下：
- 连接方式：可选Serial(串口)或TCP/IP(网络)；
- 更新间隔：LabGenius将按照该设置的时间间隔获取设备状态，单位ms；
- 网络设置：通信所示使用的网络参数;
- 串口设置：通信所使用的串口参数；
- 设备ID: 被连接的设备上设置的ID号
- PC ID: 为本计算机指定ID号
点击“确定”按钮，保存该设置。此时在“自定义设备”对话框“连接设置...”右侧将显示连接设置的基本信息，您可以再此确认是否设置正确。
2.3 协议设置

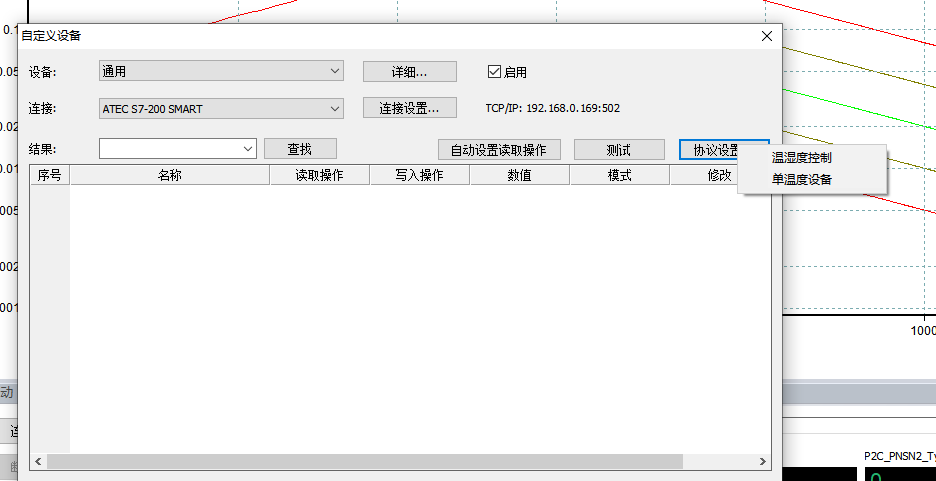

点击“自定义设备”对话框右侧的“协议设置”按钮，请根据您所示用的温湿度箱，选择“单温度控制”或“温湿度控制”模式：

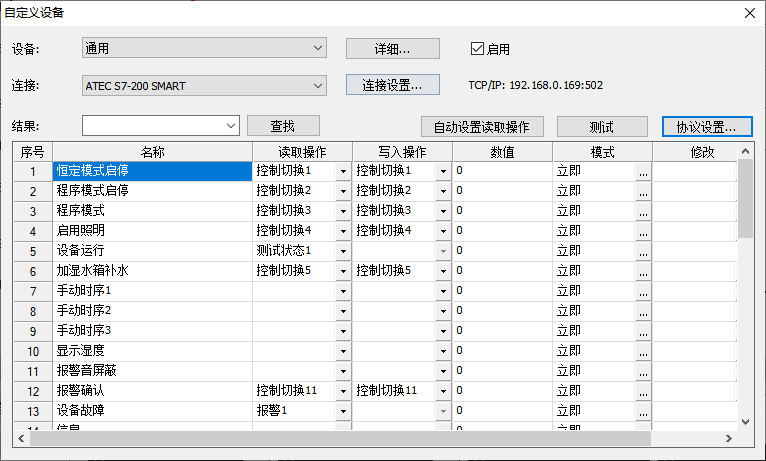

选择后将自动填写协议内容和设备模型2。如果这样配置不满足您的要求时，您可以继续查看设备模型，查看如何配置这些项目。
3. 相关阅读
此时，您已经完成S7-200设备的全部设置，您可以关闭“自定义设备”和设备管理对话框。软件将自动弹出“设备联动”面板。
您可以继续阅读以下内容，查看各功能的具体用法：
