视图信息

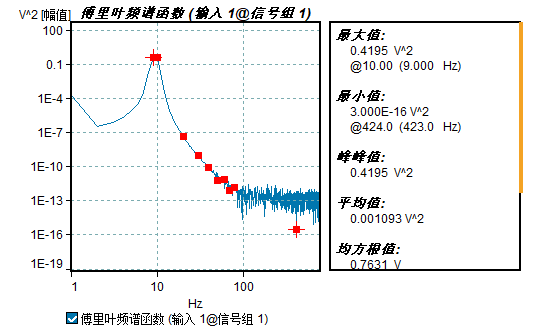

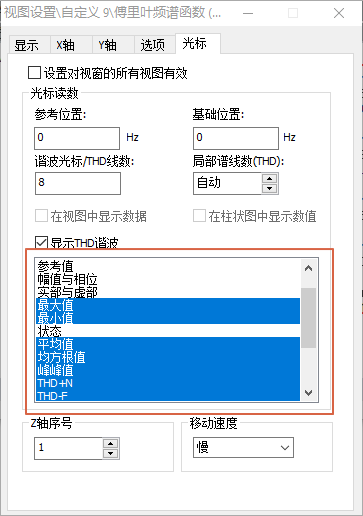

视图信息至显示在视图右侧的文本框,在“视图设置”-“光标”中可选择显示内容,其可选项根据不同的信号类型有所不同,计算方式和范围也根据光标类型、计算项不同有所区别。
脉宽
- 时域信号
- 整个信号范围
判断脉冲宽度
频率识别
- 频域信号
- 整个信号范围
识别信号的基频频率和幅值

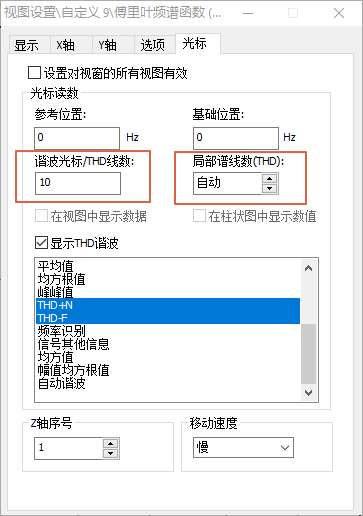

THD-F
- 傅里叶频率或自功率谱
- 整个信号范围
找出基频和各谐波频率(THD线数),并根据局部谱线数计算各阶能量,得到总谐波失真度 THD。
THD-N
- 傅里叶频率或自功率谱
- 整个信号范围
利用频率识别,找出精确的频率和幅值,再根据高于基频的所有能量和基频能量计算总谐波失真度 THD。
幅值均方根值
- 频响函数
- 整个信号范围
- 带光标
自动谐波
- 频域信号
- 整个信号范围
自动判断基频,并绘制谐波。
峰值系数
-
时域信号
-
可视范围
- 带光标可用
计算过程请参考峰值系数
振动剂量值
-
时域信号
-
可视范围
- 带光标可用
计算过程请参考振动剂量值
斜率
时域信号带光标的两条光标间的斜率
-
时域信号
-
带光标
积分值
时域信号范围内的积分
-
时域信号
-
带光标
