几何体列表
几何体列表以列表形式显示了当前三维空间中所有几何模型。在其中可以看到模型的结构组成,控制模型的可见性、光滑程度,并进行一些模型特定的操作。

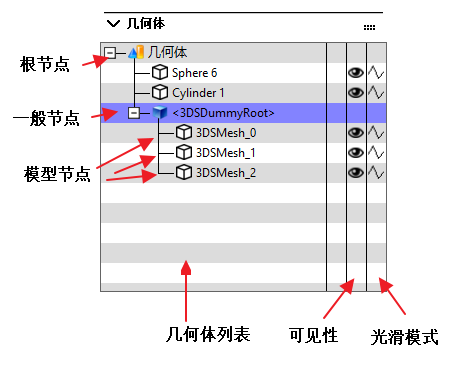

基本结构
其中:
- 几何体列表:以树形列表形式展示模型的结构信息
- 可见性:表明模型是否可见,点击图标可实现模型显示和隐藏

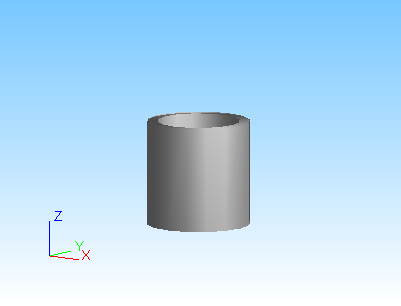

- 光滑模式:控制模型三角面片法线的计算方式,影响模型显示的光滑程度
模型选中
几何体列表中,模型节点是关键节点,其余一般节点和根节点只起到逻辑上的关联作用。
在列表中点击模型,可实现模型选中,其功能与模型拾取相同。按住Ctrl可实现模型多选。
上下文菜单
在列表中点击鼠标右键,会弹出菜单,其功能如下:
- 选中所有子模型:当前节点有子模型时,选中所有子模型。
- 仅显示选中模型:将非选中的模型隐藏,将所有选中的设置为显示。
- 仅隐藏选中模型:将非选中的模型显示,将所有选中的设置为隐藏。
- 显示选中模型:修改当前模型的显示状态为显示
- 隐藏选中模型:修改当前模型的显示状态为隐藏
- 显示所有模型:将所有模型设置为显示
- 重命名:修改当前节点或模型名称
- 将模型移至网格中心:将模型移动至网格中心(0,0,0),使其局部坐标系原点与网格中心(0,0,0)重合。
- 将局部坐标移至模型几何中心:将模型局部坐标原点移动至模型的几何中心(所有点位置的平均)
- 调整法线方向:根据三角面片的各点的绘制顺序,重新计算法相方向
- 合并:将选中模型合并,功能与模型合并相同
- 切分:将选中的几何元素与原模型分离,建立一个新模型,功能和操作步骤与分离模型一致
- 细分曲面:将模型中的三角面片执行细分操作
- 移除纹理:移除该模型的纹理信息,详情请参考模型纹理
- 删除: 删除该节点及子节点的所有模型
- 导出:导出该节点及子节点的所有模型
